Угловые контактные подшипники с двумя рядами: проектирование, применение и руководство по выбору

Понимание Угловые контактные подшипники с двумя рядами и их уникальные преимущества

Угловые контактные подшипники с двумя рядами представляют собой специализированную категорию подшипников, предназначенную для обработки комбинированных нагрузок, обеспечивая высокую точность и жесткость. В отличие от их односменных аналогов, эти подшипники имеют два ряда шариков с углом контакта, обычно в диапазоне от 25 до 40 °, что позволяет им поддерживать значительные осевые нагрузки в обоих направлениях, а также существенные радиальные нагрузки.

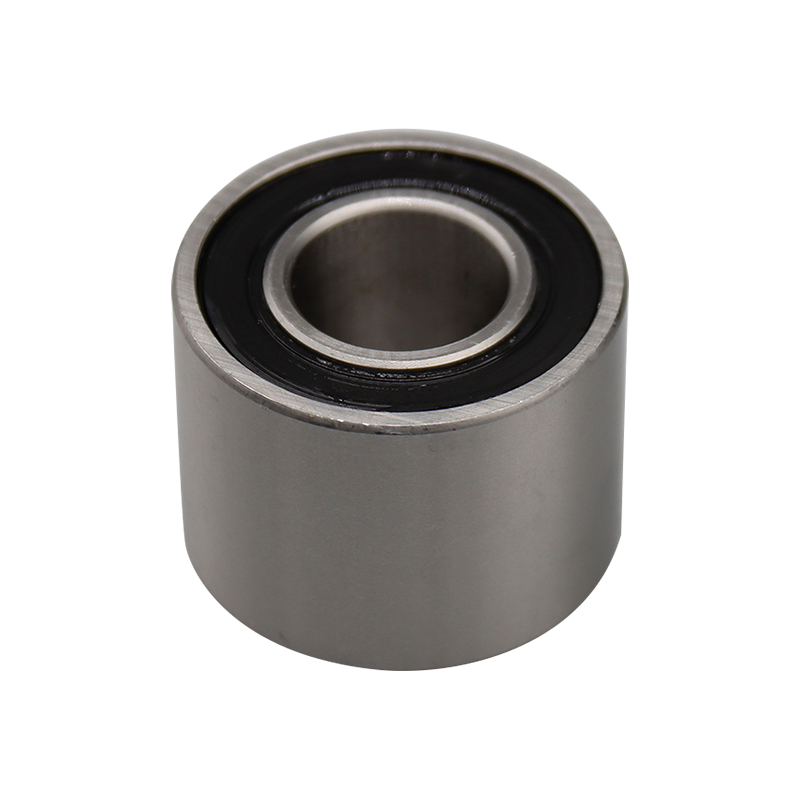

Серия 3000A-2RS Двойной ряд Контактных шариков подшипники шарики

Ключевые структурные особенности

Архитектура Угловые контактные подшипники с двумя рядами включает в себя несколько отличительных элементов, которые способствуют их превосходной производительности:

• Два ряда шариков с точностью, расположенными в конфигурации с спиной к спине или лицом к лицу
• Обычно изготавливается с цельной внутренней и внешней конструкцией кольца для повышенной стабильности
• Оптимизированные углы контакта, которые варьируются от 25 ° до 40 ° в зависимости от требований применения
• Надежные конструкции клеток (обычно латунные, стальные или полимерные) для поддержания правильного расстояния между шариками
• Предварительные конфигурации, доступные для приложений, требующих минимального отклонения

Характеристики производительности

При сравнении Угловые контактные подшипники с двумя рядами Для других типов подшипника становятся очевидными несколько преимуществ производительности:

Как выбрать подшипники с двумя строками угловой контакт с шариками Для конкретных приложений

Выбор соответствующего Угловые контактные подшипники с двумя рядами Требуется тщательное рассмотрение нескольких операционных параметров и факторов окружающей среды. Процесс отбора должен учитывать как немедленные требования к эффективности, так и соображения долгосрочной надежности.

Анализ нагрузки и выбор подшипника

Правильный выбор подшипника начинается с тщательного анализа приложенных нагрузок:

• Определите величину и направление радиальных нагрузок
• Рассчитать компоненты осевой нагрузки в обоих направлениях
• Рассмотрим динамические изменения нагрузки и ударные нагрузки
• Оценить комбинированные сценарии нагрузки
• Учетная запись для любых моментов, которые могут присутствовать

Соображения скорости

Диапазон операционной скорости значительно влияет на выбор подшипника:

• Ссылка на ограничивающую скорость производителя
• Рассмотрим требования к смазке на разных скоростях
• Оценить характеристики тепла и рассеивания
• Учитывайте центробежные силы на высоких скоростях вращения

Установка с двумя рядами контактного контактного шарика лучшие практики

Правильные методы установки имеют решающее значение для максимизации срока службы и срока службы Угловые контактные подшипники с двумя рядами Полем Неверная установка может привести к преждевременному сбою, повышению шума и снижению точности.

Предварительная установка подготовка

Перед началом процесса установки необходимо выполнить несколько подготовительных шагов:

• Проверьте размеры и допуски подшипника и жилье
• Тщательно очистить все компоненты
• Подготовьте соответствующие инструменты и оборудование
• Обеспечить правильные условия рабочей среды
• Иметь правильную смазку

Монтажные процедуры

Фактический процесс монтажа требует внимательного внимания к деталям:

• Используйте надлежащие нажатые инструменты, которые равномерно распределяют силы
• Применить силу только к монтированию кольца (никогда через шары)
• Поддерживать точное выравнивание во время установки
• Следите за вмешательством тщательно подходит
• Проверьте плавность вращения после установки

Угловой контактный контактный контакт. Методы и соображения

Эффективная смазка необходима для оптимальной производительности и долговечности Угловые контактные подшипники с двумя рядами Полем Система смазки должна уменьшить трение, рассеивать тепло, защищать от коррозии и потенциально запечатать от загрязняющих веществ.

Критерии отбора смазки

Выбор правильной смазки включает в себя оценку нескольких факторов:

• Диапазон рабочей температуры
• Условия скорости (значение DN)
• Характеристики нагрузки
• Условия окружающей среды
• Требования к переоборудованию

Сравнение методов смазки

Устранение неполадок общего Угловые контактные проблемы с двумя рядами

Даже при правильном выборе и установке, Угловые контактные подшипники с двумя рядами может испытать различные операционные проблемы. Распознавание симптомов и выявление коренных причин необходимо для эффективного решения проблем.

Обычные способы неудачи и симптомы

Типичные проблемы с подшипником проявляются через различные наблюдаемые симптомы:

• Ненормальный шум (шлифование, щелчок или грохочущий звуки)
• Повышенные уровни вибрации
• Повышенные рабочие температуры
• Сниженная точность вращения
• Видимый износ или повреждение при осмотре

Диагностический подход

Систематический подход к устранению неполадок дает наилучшие результаты:

• Документальные условия эксплуатации, когда появляются симптомы
• Проанализировать условия смазки и количество
• Проверьте правильное монтаж и выравнивание
• Оценить условия нагрузки с характеристиками подшипника
• Рассмотрим факторы окружающей среды (загрязнение, влажность и т. Д.)

Усовершенствованные приложения Угловые контактные подшипники с двумя рядами В современном оборудовании

Уникальные возможности Угловые контактные подшипники с двумя рядами Сделайте их незаменимыми в различных требовательных приложениях, где имеют решающее значение точность, жесткость и грузоподъемность.

Шпиндеры с высоким специфическим инструментом

В приложениях станка эти подшипники предоставляют:

• Исключительная точность вращения для точной обработки
• Жесткость, чтобы противостоять силу резания
• Тепловая стабильность для постоянной производительности
• Длительный срок службы в требовательных условиях

Системы робототехники и автоматизации

Современные роботизированные системы выигрывают от этих подшипников через:

• Компактное пространство для экономии дизайна в сочлененных суставах
• Одновременная обработка радиальных и осевых нагрузок
• Гладкие характеристики движения
• Высокая жесткость для позиционной точности
