Индивидуальным Серия СЭР Вставка из нержавеющей стали шариковые подшипники Производителем, Фабрикой

Серия СЭР

Вставные подшипники серии SER представляют собой высокопроизводительные подшипники, предназначенные для поддержки и восприятия осевых и радиальных нагрузок. Обычно они состоят из внутренних колец, наружных колец, тел качения и сепараторов и могут плавно работать в условиях высоких скоростей и тяжелых нагрузок. Основными преимуществами этих подшипников являются их компактные размеры и простота установки, что делает их пригодными для различных промышленных применений, таких как двигатели, трансмиссии и средства автоматизации. Вставные подшипники серии SER обладают хорошей износостойкостью и коррозионной стойкостью и могут эффективно продлить срок их службы. Кроме того, их конструкция позволяет осуществлять быструю замену, снижая затраты на техническое обслуживание и обеспечивая эффективную работу оборудования. Серия SER подходит для различных рабочих условий и особенно хорошо работает там, где требуется частая замена деталей.

Отправить запрос

НЕРЖАВЕЮЩАЯ СТАЛЬ · ВСТАВКА · КОРРОЗИОННАЯ УСТОЙЧИВОСТЬ

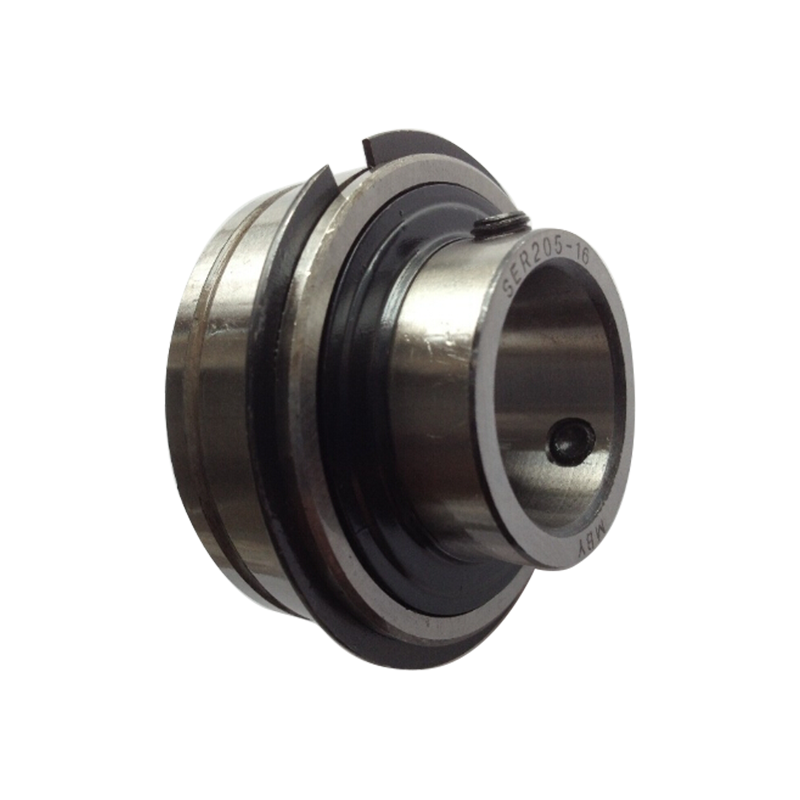

Серия СЭР Вставные шарикоподшипники из нержавеющей стали

АИСИ 440С стопорный винт 2RS уплотнения

Закладные шарикоподшипники серии SER из нержавеющей стали разработаны для применений, где устойчивость к коррозии, гигиена и долговечность имеют первостепенное значение. Эти подшипники, изготовленные из мартенситной нержавеющей стали AISI 440C, обеспечивают превосходную устойчивость к влаге, слабым кислотам и промывочным средам без ущерба для грузоподъемности. Сферическая конструкция наружного кольца компенсирует перекос вала и неточности монтажа, а механизм блокировки установочного винта обеспечивает надежное крепление вала. Подшипники, оснащенные контактными резиновыми уплотнениями 2RS с обеих сторон, удерживают смазку и предотвращают попадание загрязнений в пищевой, фармацевтической и морской промышленности. Подшипники предварительно смазаны пищевой смазкой (регистрация NSF H1) для прямого контакта с расходными материалами. Диапазон рабочих температур от -20°C до 110°C, подходит для циклов мойки при высоких температурах. Доступны как дюймовые, так и метрические размеры отверстий для прямой замены в существующем оборудовании.

Коррозионная стойкость

АИСИ 440С stainless steel construction provides excellent resistance to moisture, mild acids, and washdown chemicals in food and pharmaceutical environments.

Самовыравнивающаяся конструкция

Сферическое наружное кольцо компенсирует перекосы валов и неточности монтажа, снижая нагрузку на подшипник и продлевая срок его службы.

Система уплотнений 2RS

Двойные уплотнения из нитрилового каучука обеспечивают превосходную защиту от проникновения влаги и загрязнений в условиях промывки.

Надежная блокировка

Механизм фиксации установочного винта обеспечивает надежную посадку с натягом на валу, предотвращая проскальзывание вращения при ударных нагрузках.

Технические характеристики

Материал АИСИ 440С martensitic stainless steel

Диаметр отверстия (дюймы) 0,500–1,500 дюйма

Диаметр отверстия (метрический) 12 мм - 40 мм

Внешний диаметр 1000–2500 дюймов

Диапазон ширины 0,500–1,250 дюйма

Тип блокировки Установочный винт (торцевая головка)

Тип уплотнения 2RS (нитриловый каучук)

Смазка Пищевая смазка NSF H1.

Диапазон температур от -20°С до 110°С

Класс точности P0 (нормальный)

Сценарии применения

Пищевое оборудование

Конвейерные ролики, смесители и упаковочное оборудование в санитарных условиях, требующих устойчивости к мытью.

Фармацевтическое производство

Таблеточные прессы, линии розлива и конвейеры для чистых помещений, где важна устойчивость к коррозии.

Морской и оффшорный

Палубные механизмы, лебедки и оборудование подвергаются воздействию брызг соленой воды и высокой влажности.

Производство медицинского оборудования

Подшипники, устойчивые к стерилизации, для линий по производству медицинского оборудования и хирургических инструментов.

Технические запросы

В чем разница между AISI 440C и нержавеющей сталью 304 для подшипников?

АИСИ 440С is a martensitic stainless steel with higher hardness (58-60 HRC) and wear resistance compared to 304 (austenitic). 440C provides better load capacity and fatigue life, making it the preferred choice for bearing applications where corrosion resistance and mechanical strength are both required.

Подходит ли серия SER для мытья при высоких температурах?

Да, серия SER предназначена для условий промывки с рабочей температурой до 110°C. Уплотнения 2RS и пищевая смазка сохраняют работоспособность во время циклов высокотемпературной очистки. При длительной работе при температуре выше 100°C проконсультируйтесь с производителем по поводу выбора смазки.

Как правильно затянуть установочные винты?

Используйте динамометрический ключ с указанным значением крутящего момента (обычно 2–4 Нм для подшипников меньшего размера и до 8 Нм для подшипников большего размера). Чрезмерная затяжка может деформировать внутреннее кольцо, а недостаточная затяжка может вызвать проскальзывание вала. Всегда используйте резьбовой фиксирующий состав для применений с вибрацией.

Могут ли подшипники серии SER использоваться в условиях прямого контакта с пищевыми продуктами?

Да, серия SER доступна с пищевой смазкой, сертифицированной NSF H1, что делает ее пригодной для случаев случайного контакта с пищевыми продуктами. Конструкция из нержавеющей стали и герметичная конструкция предотвращают загрязнение пищевых продуктов смазочными материалами.

Установка

Запрессуйте подшипник в корпус с помощью монтажного инструмента, контактирующего с наружным кольцом. Прежде чем затягивать установочные винты, убедитесь, что вал чист и не имеет заусенцев.

Смазка

Предварительно смазано пищевой смазкой NSF H1. Для высокотемпературных или высокоскоростных применений интервалы повторного смазывания следует регулировать в зависимости от условий эксплуатации.

Хранение

Хранить в оригинальной упаковке в чистом и сухом месте. Избегайте воздействия хлорированных растворителей или высокой влажности, которые могут ухудшить коррозионно-стойкие свойства.

Корпус подходит

Рекомендуемый допуск корпуса H7 для стандартных применений. В условиях высокой вибрации используйте корпус P6, предотвращающий вращение наружного кольца.

Номер подшипника.	d		Размеры (мм)
Номер подшипника.	(мм)	(в.)	D	Би	Будь	n	j	a	h	P	G	дс
СЕР201	12		47	31	15.9	12.7	2.38	1.07	4	52.7	5	М6х1
СЕР201-8	12.7	1/2	47	31	15.9	12.7	2.38	1.07	4	52.7	5	1/4-28UNF
СЕР202	15		47	31	15.9	12.7	2.38	1.07	4	52.7	5	М6х1
СЕР202-10	15.875	5/8	47	31	15.9	12.7	2.38	1.07	4	52.7	5	1/4-28UNF
СЕР203	17		47	31	15.9	12.7	2.38	1.07	4	52.7	5	М6х1
СЕР203-11	17.463	16.11.	47	31	15.9	12.7	2.38	1.07	4	52.7	5	1/4-28UNF
СЕР204-12	19.05	3/4	47	31	15.9	12.7	2.38	1.07	4	52.7	5	1/4-28UNF
СЕР204	20		47	31	15.9	12.7	2.38	1.07	4	52.7	5	М6х1
СЕР205-14	22.225	7/8	52	34.9	19	13.1	2.38	1.07	5.2	57.9	5.5	1/4-28UNF
СЕР205-15	23.813	15/16	52	34.9	19	13.1	2.38	1.07	5.2	57.9	5.5	1/4-28UNF
СЕР205	25		52	34.9	19	13.1	2.38	1.07	5.2	57.9	5.5	М6х1
СЕР205-16	25.4	1	52	34.9	19	13.1	2.38	1.07	5.2	57.9	5.5	1/4-28UNF
СЕР206-18	28.575	1 1/8	62	38.1	22.2	15.9	3.18	1.65	5.6	67.7	5.5	1/4-28UNF
СЕР206	30		62	38.1	22.2	15.9	3.18	1.65	5.6	67.7	5.5	М8x1,0
СЕР206-19	30.163	1 3/16	62	38.1	22.2	15.9	3.18	1.65	5.6	67.7	5.5	1/4-28UNF
СЕР206-20	31.75	1 1/4	62	38.1	22.2	15.9	3.18	1.65	5.6	67.7	5.5	1/4-28UNF
СЕР207-20	31.75	1 1/4	72	42.9	23.8	17.5	3.18	1.65	5.6	78.6	6.5	16.05-24УНФ
СЕР207-21	33.338	1 5/16	72	42.9	23.8	17.5	3.18	1.65	5.6	78.6	6.5	16.05-24УНФ
СЕР207-22	34.925	1 3/8	72	42.9	23.8	17.5	3.18	1.65	5.6	78.6	6.5	16.05-24УНФ
СЕР207	35		72	42.9	23.8	17.5	3.18	1.65	5.6	78.6	6.5	М8x1,0
СЕР207-23	36.513	1 7/16	72	42.9	23.8	17.5	3.18	1.65	5.6	78.6	6.5	16.05-24УНФ
СЕР208-24	38.1	1 1/2	80	49.2	27.8	19	3.18	1.65	6.4	86.6	8	16.05-24УНФ
СЕР208-25	39.688	1 9/16	80	49.2	27.8	19	3.18	1.65	6.4	86.6	8	16.05-24УНФ
СЕР208	40		80	49.2	27.8	19	3.18	1.65	6.4	86.6	8	М8x1,0
СЕР209-26	41.275	1 5/8	85	49.2	27.8	19	3.18	1.65	6.4	91.6	8	16.05-24УНФ
СЕР209-27	42.863	1 11/16	85	49.2	27.8	19	3.18	1.65	6.4	91.6	8	16.05-24УНФ
СЕР209	45		85	49.2	27.8	19	3.18	1.65	6.4	91.6	8	М8x1,0
СЕР209-28	44.45	1 3/4	85	49.2	27.8	19	3.18	1.65	6.4	91.6	8	16.05-24УНФ
СЕР210-30	47.625	1 7/8	90	51.6	28.6	19	3.18	2.41	7.5	96.5	9.5	3/8-24УНФ
СЕР210-31	49.213	1 15/16	90	51.6	28.6	19	3.18	2.41	7.5	96.5	9.5	3/8-24УНФ
СЕР210	50		90	51.6	28.6	19	3.18	2.41	7.5	96.5	9.5	М10х1,25
СЕР211-32	50.8	2	100	55.6	30.2	22.2	3.18	2.41	7.5	106.5	10	3/8-24УНФ
СЕР211-34	53.975	2 1/8	100	55.6	30.2	22.2	3.18	2.41	7.5	106.5	10	3/8-24УНФ
СЕР211	55		100	55.6	30.2	22.2	3.18	2.41	7.5	106.5	10	М10х1,25
СЕР211-35	55.563	2 3/16	100	55.6	30.2	22.2	3.18	2.41	7.5	106.5	10	3/8-24УНФ
СЕР212-36	57.15	2 1/4	110	65.1	31.8	25.4	3.18	2.41	7.5	116.6	10	3/8-24УНФ
СЕР212	60		110	65.1	31.8	25.4	3.18	2.41	7.5	116.6	10	М10х1,25
СЕР212-38	60.325	2 3/8	110	65.1	31.8	25.4	3.18	2.41	7.5	116.6	10	3/8-24УНФ
СЕР212-39	61.913	2.4375	110	65.1	31.8	25.4	3.18	2.41	7.5	116.6	10	3/8-24УНФ
