Серия UCFL

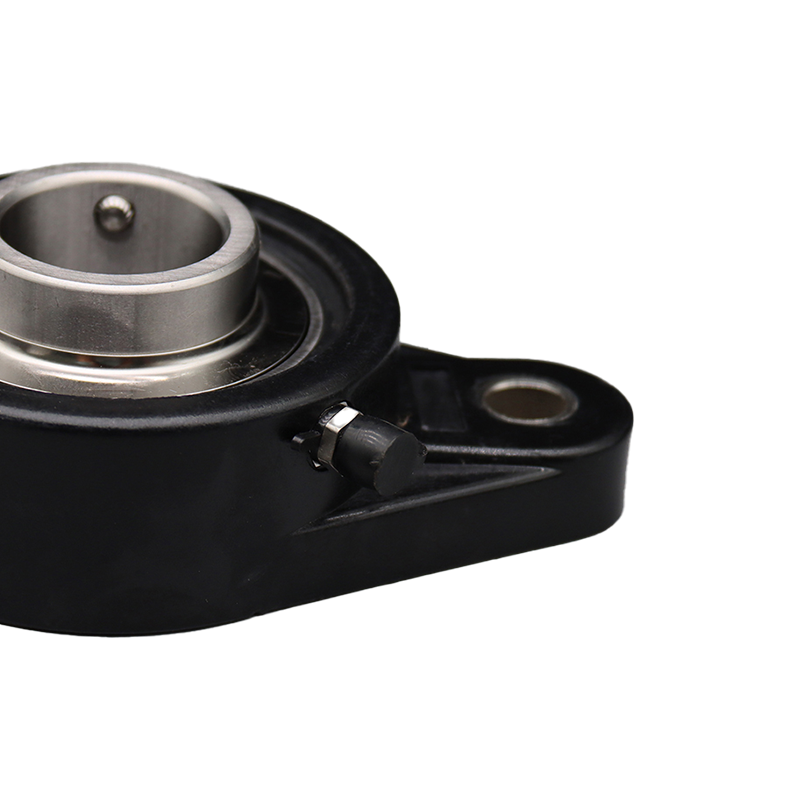

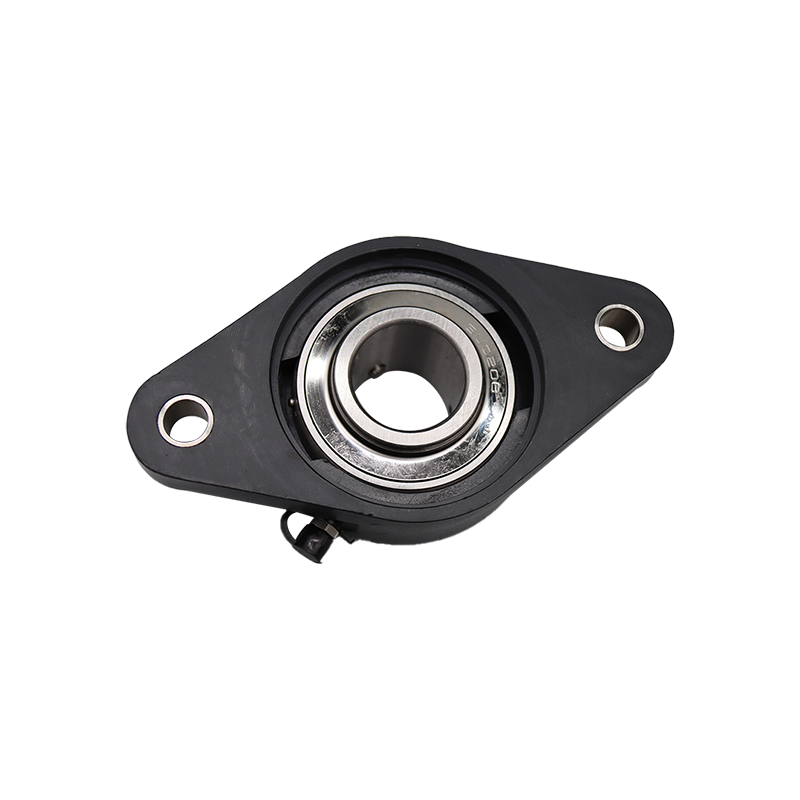

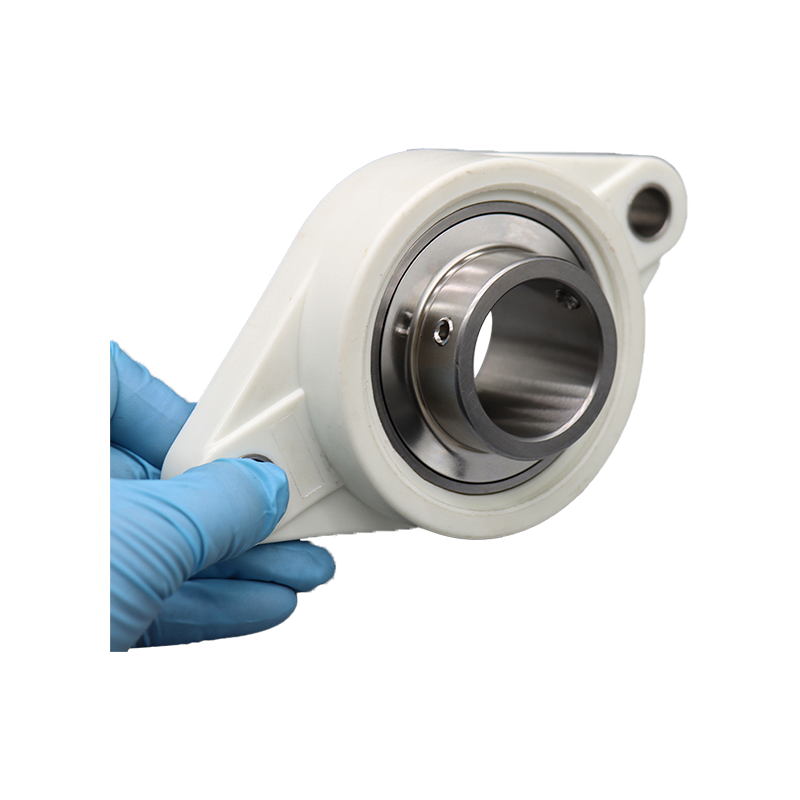

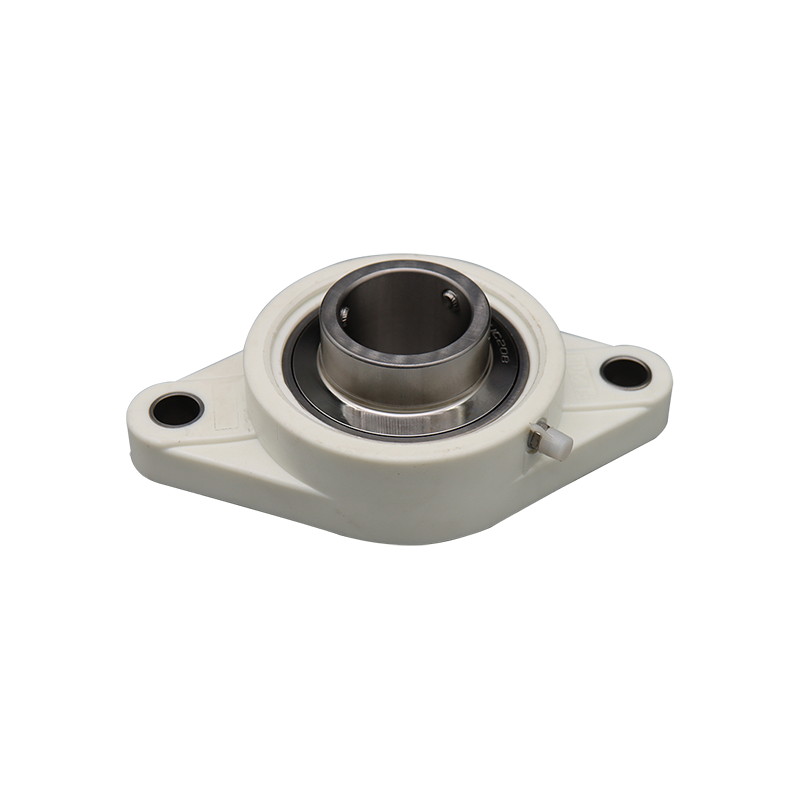

Подшипники опорных блоков серии UCFL — двухболтовая фланцевая конфигурация

Подшипники опорных блоков серии UCFL имеют чугунный корпус и сферическое наружное кольцо на вкладыше подшипника, предназначенные для применений, требующих выравнивания и надежного монтажа. Серия UCFL включает в себя конфигурацию фланца с двумя болтами, обеспечивающую стабильность и распределение нагрузки в компактном форм-факторе. Подшипниковая вставка закреплена внутри корпуса фиксатором установочного винта. Этот продукт разработан в соответствии с промышленными стандартами и представляет собой надежное решение для систем передачи электроэнергии.

Характеристики продукта

• Корпус фланца с двумя болтами: Корпус UCFL отлит из высококачественного железа, что обеспечивает структурную целостность и устойчивость к деформации под нагрузкой. Двухболтовая схема крепления обеспечивает надежную и простую установку на рамы оборудования.
• Сферическое внешнее кольцо: Подшипниковая вставка имеет сферический наружный диаметр, что допускает первоначальное смещение вала при монтаже. Эта функция компенсирует статическое угловое смещение до 2° без ущерба для производительности.
• Механизм блокировки установочного винта: Внутреннее кольцо подшипника крепится к валу с помощью двух установочных винтов, расположенных под углом 120°. Такой метод блокировки обеспечивает надежный захват вала, предотвращая проскальзывание и сохраняя концентричность при эксплуатационных нагрузках.
• Предварительно смазанные и герметизированные: Каждый подшипник предварительно смазан стандартной смазкой для немедленного использования и оснащен контактными уплотнениями для предотвращения попадания загрязнений и удержания смазки, что продлевает срок службы в различных условиях эксплуатации.

Области применения

Данный продукт является техническим компонентом для использования в следующих механических системах и оборудовании:

• Конвейерные системы и погрузочно-разгрузочное оборудование.
• Сельскохозяйственная техника, включая почвообрабатывающие и уборочные орудия.
• Линии упаковки и розлива.
• Машины для текстильного производства.
• Вентиляторы HVAC и промышленные воздуходувки.

Общие запросы на закупки

1. В чем разница между опорными подшипниками UCFL и UCF и когда следует выбирать один из них?

Основное отличие — конфигурация крепления. The Серия UCFL имеет двухболтовой эллиптический фланцевый корпус, тогда как в серии UCF используется четырехболтовой квадратный фланцевый корпус. UCFL обычно используется в тех случаях, когда монтажное пространство ограничено или когда двухболтовая схема достаточна для требований к нагрузке, например, на вертикальных поверхностях или рамах машин. Напротив, серия UCF обеспечивает более стабильное крепление с более высокой грузоподъемностью благодаря конструкции из четырех болтов. Выбор должен основываться на конкретных требованиях к нагрузке и доступном монтажном пространстве вашей конструкции. Для детального анализа нагрузки наша служба технической поддержки может помочь выбрать подходящую серию и размер подшипника.

2. Как определить правильный размер подшипника для моего вала и предотвратить преждевременный выход из строя из-за несоосности или вибрации?

Выбор правильного размера подшипника, в частности диаметра отверстия (ID), имеет решающее значение для обеспечения правильной посадки на валу. Это предотвращает распространенные проблемы, такие как ползучесть подшипников или повреждение вала. Преждевременный отказ из-за несоосности смягчается сферическим наружным кольцом подшипника UCFL, которое компенсирует незначительную начальную статическую несоосность. Однако чрезмерное динамическое смещение или вибрация, превышающие проектную мощность подшипника, могут привести к сокращению срока службы. Чтобы предотвратить это, рассчитайте фактическую нагрузку, рабочую скорость и температуру приложения. Также следует убедиться, что допуск вала и отверстие корпуса находятся в заданных пределах. Для сложных применений или для проверки ваших расчетов ознакомьтесь с таблицами номинальной нагрузки подшипника или запросите консультацию у одного из наших инженеров по применению.
