Как выбрать правильную модель сферического роликового подшипника на основе нагрузки, скорости и ожидаемого срока службы

Выбор правильного подшипника является важным шагом в проектировании и обслуживании машины, поскольку он напрямую влияет на производительность, надежность и срок службы. Это руководство проведет вас через ключевые факторы для выбора Сферический ролик , универсальный компонент, известный своей способностью обрабатывать тяжелые нагрузки и смещение. Понимая основные критерии и декодируя технические характеристики, вы можете принять обоснованное решение, которое гарантирует, что ваш механизм работает гладко и эффективно.

Понимание основных критериев отбора

Прежде чем вы сможете выбрать конкретную модель, вы должны сначала иметь четкое понимание операционной среды. Три фундаментальных критерия - это условия нагрузки, скорость вращения и желаемая продолжительность жизни.

Анализ условий нагрузки: радиальное и осевое

Основная функция любого подшипника заключается в поддержке нагрузки. Сферический ролик S исключительно хорошо подходит для приложений с тяжелыми радиальными нагрузками и умеренными осевыми нагрузками в обоих направлениях. Это ключевой дифференциатор по сравнению с подшипниками, такими как подшипники глубоких шариков, которые в основном обрабатывают радиальные нагрузки или цилиндрические роликовые подшипники, которые имеют очень ограниченную емкость осевой нагрузки. Конструкция сферического роликового подшипника с его бочкообразными роликами позволяет им эффективно распространять эти силы по гоночным трассе. Когда ваше приложение включает в себя как значительные радиальные силы, так и определенный уровень тяги, сферический ролик часто обеспечивает более надежное и надежное решение.

Сравнение обработки нагрузки

Чтобы дополнительно проиллюстрировать различия в обработке нагрузки, рассмотрите следующее сравнение между обычными типами подшипника:

Влияние скорости вращения

Скорость вращения является еще одним критическим фактором. Более высокие скорости генерируют больше тепла в подшипнике, что может поставить под угрозу эффективность смазки, и, в крайних случаях, привести к преждевременному отказа выносливости. По этой причине максимальная допустимая скорость подшипника является важной спецификацией. Конструкция внутренних компонентов, особенно типов роликов и клеток, может влиять на рейтинг скорости подшипника. Для высокоскоростных применений может потребоваться выбрать подшипник с другим материалом клетки (например, обработанной латуни над штампотой) или определенной внутренней конструкцией, которая минимизирует трение. В конечном счете, рабочая скорость всегда должна храниться в пределах указанных пределов подшипника, чтобы обеспечить долгосрочную надежность.

Расчет требуемого срока службы подшипника

Determining the expected lifespan of a bearing is an essential part of the selection process. The standard life calculation, often referred to as L10 life, is based on the bearing's dynamic load rating (C) and the equivalent dynamic load (P). The formula $L_{10} = (C/P)^p$, where p is a constant based on the roller type, provides a statistical life expectancy. However, this is a simplified view. For a more precise prediction, you must account for factors like lubrication, contamination, and operating temperature. A detailed Расчет емкости нагрузки сферического подшипника включает в себя рассмотрение этих переменных для определения более точного модифицированного срока действия рейтинга. Этот углубленный анализ помогает вам выбрать подшипник, который не только соответствует основным требованиям нагрузки, но также достаточно долговечен, чтобы длиться для предполагаемой продолжительности приложения без неожиданного сбоя.

Декодирование спецификаций и особенностей подшипника

После того, как у вас есть четкое понимание требований применения, следующим шагом является интерпретация технических характеристик подшипника. Номера деталей и суффиксы не являются произвольными; Они передают жизненно важную информацию о внутреннем дизайне подшипника, типе клетки и специальных функциях.

Интерпретация чисел деталей и суффиксов

Номер детали подшипника - это кодированный язык, который описывает его основные особенности. Основное обозначение обычно указывает серию подшипников и диаметр отверстия. Тем не менее, наиболее показательная информация часто встречается в суффиксах, которые следуют основному числу. Понимание этих суффиксов является ключом к тому, чтобы сделать точный выбор. Это по сути Декодер сферического роликового подшипника. Полем Например, суффикс, такой как «CC», указывает на конкретный внутренний клиренс и руководство ролика, в то время как «MB» обозначает обработанную латунную клетку. Эти детали могут оказать существенное влияние на производительность, особенно на требовательные приложения.

Общие суффиксы и их значения

• Суффиксы C-типа:
  • CC: Две стальные клетки штата, внутреннее кольцо без фланцев, симметричные ролики. Эта конструкция предлагает плавающее направляющее кольцо, сосредоточенное на внутреннем кольце и широко используется для применений общего назначения.
  • CA: Две обработанные латунные клетки, внутреннее кольцо с фланцами. Этот дизайн обеспечивает более надежное руководство для роликов, что делает его подходящим для приложений с более высокими скоростями и более тяжелыми нагрузками.
• Суффиксы электронного типа:
  • E: Суффикс 'E' часто означает оптимизированный внутренний конструкцию для увеличения грузоподъемности, используя большее или большее количество роликов. Эти подшипники являются современным стандартом и часто обеспечивают преимущество в производительности.
• Саффиксы материала клетки:
  • М: Указывает обработанную латунную клетку. Эти клетки долговечны и хорошо подходят для высокопроизводительных или высокоскоростных применений.
  • J: Указывает штампованную стальную клетку. Они распространены для многих стандартных применений из-за их экономической эффективности.
• Другие суффиксы:
  • K: Коническое отверстие, 1:12 конус. Используется для установки с рукавом адаптера на прямой валу.
  • K30: Коническое отверстие, 1:30 конус. Используется для установки на больших валах или с увольнением рукава.

Практическое руководство по техническому обслуживанию и долговечности

Выбор правильного подшипника - это только первый шаг. Правильная установка и текущее обслуживание в равной степени имеют решающее значение для обеспечения того, чтобы подшипник достиг его полного срока службы и хорошей отдачи от инвестиций.

Лучшие практики для установки и удаления

Правильная установка имеет первостепенное значение для предотвращения преждевременного сбоя. Наиболее распространенными методами являются холодный монтаж и горячее монтаж. Для холодного монтажа пресса используется для применения силы к подшипному кольцу, которое устанавливается, избегая прямого воздействия на ролики или клетку. Для горячего монтажа индукционный нагреватель часто используется для нагрева подшипника, заставляя его расширять и позволяет легко скользить на вал. Очень важно, чтобы никогда не нагревать подшипник выше рекомендуемого ограничения температуры. Процесс удаления подшипника так же важен. Использование специализированных гидравлических инструментов или съемников обеспечивает контролируемое и безопасное удаление, которое является ключевой частью правильного Установка и удаление сферического роликового подшипника процедуры. Неправильные методы установки или снятия могут привести к нанесению намерения гоночных дорог или деформации клетки, что значительно снижает продолжительность жизни подшипника.

Комплексное руководство по смазке

Смазка, возможно, является наиболее важным фактором в здоровье. Смазка образует пленку, которая предотвращает контакт с металлом до металла между роликами и гоночными дорогами. Всеобъемлющий Руководство по смазке сферического подшипника включает в себя выбор правильного типа смазки (смазки или масла), определение правильного количества и придерживаться строгого графика ребра. Выбор между смазкой и маслом зависит от рабочей скорости, температуры и требований к уплотнению. Слишком мало смазки может вызвать ускоренное износ, в то время как слишком много может привести к чрезмерной тепловой обработке и утечке. Регулярные интервалы ретробности должны основываться на размерах, скорости и условиях окружающей среды подшипника, чтобы гарантировать, что защитная пленка всегда на месте.

Выявление и анализ общих неудач

Даже при правильном выборе и обслуживании подшипники могут потерпеть неудачу. Определение причины сбоя является критическим навыком для любого специалиста по техническому обслуживанию. Этот процесс, известный как Сферические режимы отказа и анализа сферического подшипника , включает в себя визуальное осмотр неудавшегося подшипника на предмет знаков. Обычные режимы отказа включают в себя вспышка (отслаивание металлической поверхности), абразивный износ, коррозию и обесцвечивание от перегрева. Например, Spalling часто указывает на усталость, которая может быть вызвана перегрузкой или недостаточной смазкой. Абразивный износ предполагает наличие загрязнения, в то время как обесцвечивание указывает на проблемы, связанные с теплом. Анализируя эти визуальные подсказки, вы можете отследить сбой до ее основной причины, будь то оперативная проблема, проблема смазки или ошибку установки, и предпринять корректирующие действия для предотвращения будущих случаев.

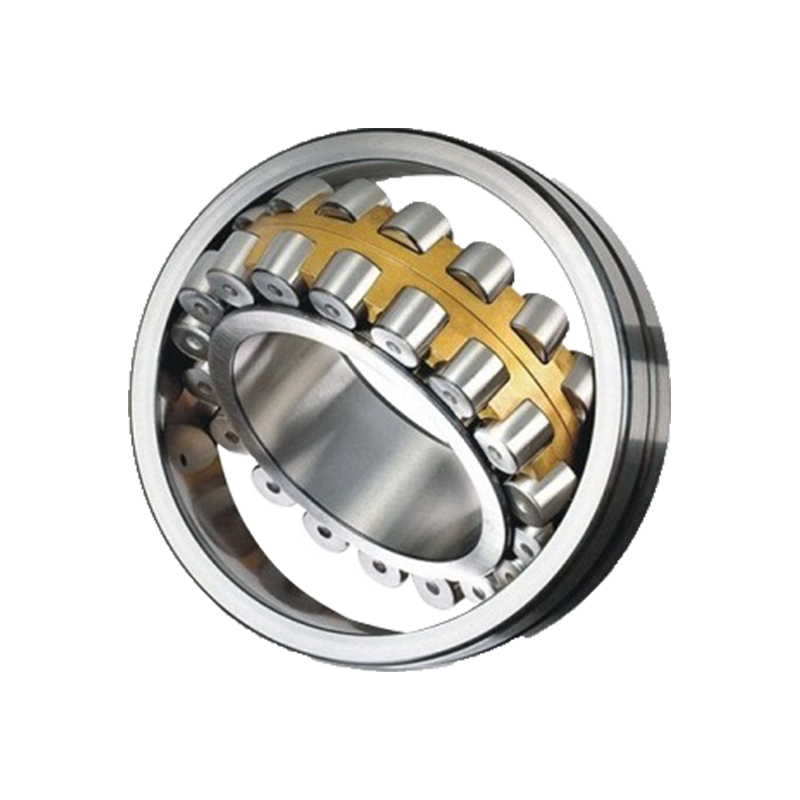

22200 серия сферических роликов
