Серия 22200

Сферический роликоподшипник серии 22200 представляет собой прочный самоцентрирующийся подшипниковый узел, предназначенный для восприятия высоких радиальных и умеренных осевых нагрузок в обоих направлениях. В этой серии представлены два ряда симметричных роликов бочкообразной формы, которые вращаются внутри общей сферической дорожки качения наружного кольца. Такая внутренняя геометрия позволяет подшипнику компенсировать несоосность вала и отклонения корпуса без увеличения внутреннего трения или сокращения срока службы. Серия 22200, изготовленная из хромистой стали высокой чистоты (GCr15), доступна как с цилиндрическим, так и с коническим отверстием (суффикс K). Его конструкция оптимизирована для тяжелого промышленного оборудования, где преобладают вибрация, ударные нагрузки и структурные перекосы, обеспечивая механическую стабильность в жестких условиях эксплуатации.

Отправить запрос

Сферический роликовый подшипник серии 22200

Основные технические преимущества

Компенсация несоосности: возможность самовыравнивания допускает угловое отклонение от 1° до 2,5° в зависимости от конкретного размера подшипника и условий нагрузки.
Высокая грузоподъемность: Ролики большого диаметра и оптимизированные профили дорожек качения максимизируют динамические и статические нагрузки .
rmal Stability: Прецизионно отшлифованные поверхности и внутренние зазоры обеспечивают стабильную работу во время работы. высокотемпературные операции .
Универсальный монтаж: Совместим с переходные втулки или стяжные втулки для легкой установки на гладкие или ступенчатые валы.

Ключевые характеристики продукта

Технические параметры	Детали спецификации
Состав материала	Высокоуглеродистая хромистая подшипниковая сталь (GCr15)
Варианты клеток	Прессованная сталь (CC), обработанная латунь (CA) или армированный полимер
Тип отверстия	Цилиндрическое отверстие/коническое отверстие (1:12)
Смазка	W33 (периферийная канавка и три смазочных отверстия)
Класс допуска	Уровни точности P0 (нормальный), P6 или P5
Внутренний зазор	C0, C2, C3 или C4 (радиальный зазор)

Основные сценарии применения

Горное дело и разработки карьеров: Интегрировано в дробилки, вибрационные грохоты и конвейерные системы, подвергающиеся воздействию тяжелого мусора и ударов.
Целлюлозно-бумажная промышленность: Поддержка большого диаметра сушильные цилиндры и прижимные валки, требующие точного выравнивания валов.
Обработка металла: Используется в прокатные станы и оборудование непрерывного литья, подверженное экстремальным термическим и механическим нагрузкам.
Производство электроэнергии: Используется в главных валах и коробках передач ветряных турбин для обеспечения надежности. передача крутящего момента .

Протоколы обращения, хранения и установки

Среда хранения

Подшипники должны храниться в своих оригинальная герметичная упаковка и хранить в чистом, сухом месте со стабильной температурой. Относительная влажность не должна превышать 60%, чтобы предотвратить поверхностная коррозия . Подшипники серии 22200 большого диаметра следует хранить в горизонтальном положении во избежание возможной деформации колец в течение длительного времени.

Установка и обслуживание

Монтажная сила: Никогда не ударяйте по подшипнику напрямую. Используйте индукционный нагреватель для горячего монтажа или гидравлическая гайка для посадки с коническим отверстием для обеспечения равномерного распределения давления.
Управление смазкой: Убедитесь, что тип смазки соответствует Требования к вязкости рабочей скорости. Для Подшипники серии W33 , повторно смажьте канавку наружного кольца, чтобы вымыть загрязнения.
Проверка оформления: При установке подшипников с коническим отверстием измерьте уменьшение радиального внутреннего зазора с помощью щупа для подтверждения правильной посадки с натягом.
Контроль загрязнения: Поддерживать целостность уплотнения (с использованием лабиринтных или контактных уплотнений) для предотвращения попадания абразивных частиц и влаги.

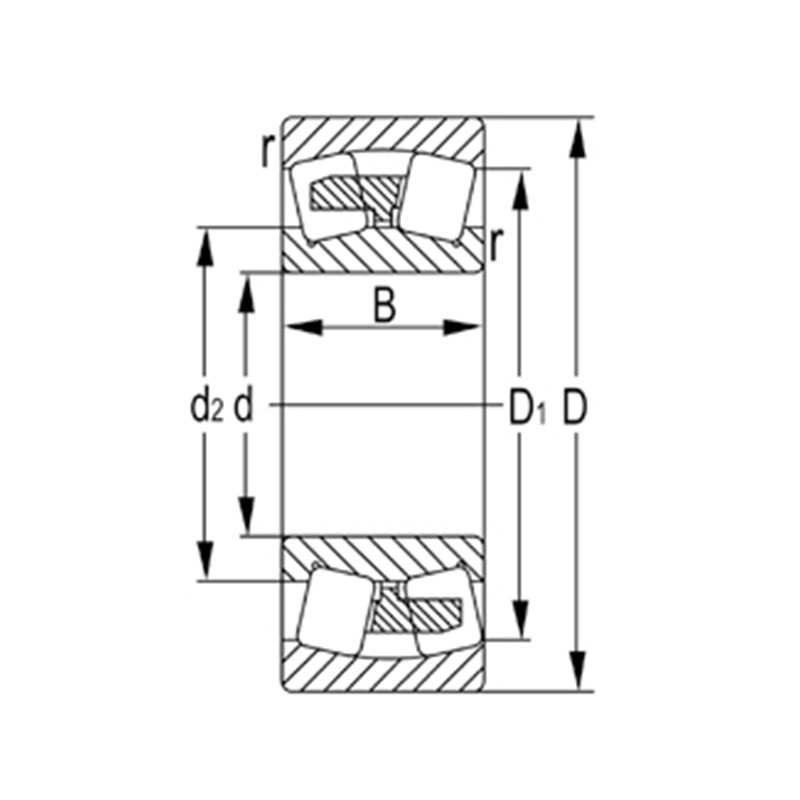

Обозначение	Основные размеры (мм)				Базовая грузоподъемность (кН)		Ограниченная скорость (об/мин)		Вес
Обозначение	д	Д	Б	рупий мин.	Дynamic(Cr)	Статический (Кор)	Смазка	Масло	(кг)
22205	25	52	18	1	36.5	36	6500	10000	0.186
22205К	25	52	18	1	36.5	36	6500	10000	0.182
22205КW33C3	25	52	18	1	36.5	36	6500	10000	0.182
22205W33C3	25	52	18	1	36.5	36	6500	10000	0.186
22206	30	62	20	1	49	49	5700	8800	0.287
22206К	30	62	20	1	49	49	5700	8800	0.282
22206КW33C3	30	62	20	1	49	49	5700	8800	0.282
22206W33C3	30	62	20	1	49	49	5700	8800	0.287
22207	35	72	23	1.1	69.5	71	4900	7500	0.446
22207К	35	72	23	1.1	69.5	71	4900	7500	0.437
22207КW33C3	35	72	23	1.1	69.5	71	4900	7500	0.437
22207W33C3	35	72	23	1.1	69.5	71	4900	7500	0.446
22208	40	80	23	1.1	79	88.5	4300	6600	0.526
22208К	40	80	23	1.1	79	88.5	4300	6600	0.515
22208КW33C3	40	80	23	1.1	79	88.5	4300	6600	0.515
22208W33C3	40	80	23	1.1	79	88.5	4300	6600	0.526
22209	45	85	23	1.1	82.5	95	3800	5900	0.584
22209К	45	85	23	1.1	82.5	95	3800	5900	0.572
22209КW33C3	45	85	23	1.1	82.5	95	3800	5900	0.572
22209W33C3	45	85	23	1.1	82.5	95	3800	5900	0.584
22210	50	90	23	1.1	86	102	3500	5300	0.63
22210К	50	90	23	1.1	86	102	3500	5300	0.616
22210КW33C3	50	90	23	1.1	86	102	3500	5300	0.616
22210W33C3	50	90	23	1.1	86	102	3500	5300	0.63
22211	55	100	25	1.5	118	144	3200	4900	0.808
22211К	55	100	25	1.5	118	144	3200	4900	0.79
22211КW33C3	55	100	25	1.5	93.5	110	3200	4200	0.832
22211W33C3	55	100	25	1.5	118	144	3200	4900	0.808
22212	60	110	28	1.5	115	147	2900	4500	1.15
22212К	60	110	28	1.5	115	147	2900	4500	1.13
22212КW33C3	60	110	28	1.5	115	147	2900	4500	1.13
22212W33C3	60	110	28	1.5	115	147	2900	4500	1.15
22213	65	120	31	1.5	143	179	2700	4200	1.5
22213К	65	120	31	1.5	143	179	2700	4200	1.47
22213КW33C3	65	120	31	1.5	143	179	2700	4200	1.47
22213W33C3	65	120	31	1.5	143	179	2700	4200	1.5
22214	70	125	31	1.5	154	201	2500	3900	1.55
22214К	70	125	31	1.5	154	201	2500	3900	1.52
22214КW33C3	70	125	31	1.5	154	201	2500	3900	1.52
22214W33C3	70	125	31	1.5	154	201	2500	3900	1.55
22215	75	130	31	1.5	166	223	2300	3600	1.65
22215К	75	130	31	1.5	166	223	2300	3600	1.61
22215КW33C3	75	130	31	1.5	166	223	2300	3600	1.61
22215W33C3	75	130	31	1.5	166	223	2300	3600	1.65
22216	80	140	33	2	213	277	2200	3400	1.99
22216К	80	140	33	2	213	277	2200	3400	1.94
22216КW33C3	80	140	33	2	213	277	2200	3400	1.94
22216W33C3	80	140	33	2	213	277	2200	3400	1.99
22217	85	150	36	2	251	320	2100	3200	2.49
22217К	85	150	36	2	251	320	2100	3200	2.43
22217КW33C3	85	150	36	2	251	320	2100	3200	2.43
22217W33C3	85	150	36	2	251	320	2100	3200	2.49
22218	90	160	40	2	292	385	1900	3000	3.24
22218К	90	160	40	2	292	385	1900	3000	3.16
22218КW33C3	90	160	40	2	292	385	1900	3000	3.16
22218W33C3	90	160	40	2	292	385	1900	3000	3.24
22219	95	170	43	2.1	294	390	1800	2800	4.1
22219К	95	170	43	2.1	294	390	1800	2800	4.01
22219КW33C3	95	170	43	2.1	294	390	1800	2800	4.01
22219W33C3	95	170	43	2.1	294	390	1800	2800	4.1
22220	100	180	46	2.1	315	415	1700	2700	4.95
22220К	100	180	46	2.1	315	415	1700	2700	4.84
22220КW33C3	100	180	46	2.1	315	415	1700	2700	4.84
22220W33C3	100	180	46	2.1	315	415	1700	2700	4.95
22222	110	200	53	2.1	410	570	1600	2400	7.2
22222К	110	200	53	2.1	410	570	1600	2400	7.04
22222КW33C3	110	200	53	2.1	410	570	1600	2400	7.04
22222W33C3	110	200	53	2.1	410	570	1600	2400	7.2
22224	120	215	58	2.1	485	700	1400	2200	9.1
22224К	120	215	58	2.1	485	700	1400	2200	8.89
22224КW33C3	120	215	58	2.1	485	700	1400	2200	8.89
22224W33C3	120	215	58	2.1	485	700	1400	2200	9.1
22226	130	230	64	3	570	790	1300	2000	11.2
22226К	130	230	64	3	570	790	1300	2000	10.9
22226КW33C3	130	230	64	3	570	790	1300	2000	10.9
22226W33C3	130	230	64	3	570	790	1300	2000	11.2
22228	140	250	68	3	685	975	1200	1900	14
22228К	140	250	68	3	685	975	1200	1900	13.7
22228КW33C3	140	250	68	3	685	975	1200	1900	13.7
22228W33C3	140	250	68	3	685	975	1200	1900	14
22230	150	270	73	3	775	1160	1100	1700	18.1
22230К	150	270	73	3	775	1160	1100	1700	17.7
22230КW33C3	150	270	73	3	775	1160	1100	1700	17.7
22230W33C3	150	270	73	3	775	1160	1100	1700	18.1
22232	160	290	80	3	870	1290	1000	1600	22.7
22232К	160	290	80	3	870	1290	1000	1600	22.2
22232КW33C3	160	290	80	3	870	1290	1000	1600	22.2
22232W33C3	160	290	80	3	870	1290	1000	1600	22.7
22234	170	310	86	4	1000	1520	980	1500	28
22234К	170	310	86	4	1000	1520	980	1500	27.3
22234КW33C3	170	310	86	4	1000	1520	980	1500	27.3
22234W33C3	170	310	86	4	1000	1520	980	1500	28
22236	180	320	86	4	1040	1610	920	1400	29.3
22236К	180	320	86	4	1040	1610	920	1400	28.6
22236КW33C3	180	320	86	4	1040	1610	920	1400	28.6
22236W33C3	180	320	86	4	1040	1610	920	1400	29.3
22238	190	340	92	4	1160	1810	860	1300	36.6
22238К	190	340	92	4	1160	1810	860	1300	35.8
22238КW33C3	190	340	92	4	1160	1810	860	1300	35.8
22238W33C3	190	340	92	4	1160	1810	860	1300	36.6
22240	200	360	98	4	1310	2010	820	1300	44
22240К	200	360	98	4	1310	2010	820	1300	43
22240КW33C3	200	360	98	4	1310	2010	820	1300	43
22240W33C3	200	360	98	4	1310	2010	820	1300	44
22244	220	400	108	4	1580	2460	730	1100	60.4
22244К	220	400	108	4	1580	2460	730	1100	59.1
22244КW33C3	220	400	108	4	1580	2460	730	1100	59.1
22244W33C3	220	400	108	4	1580	2460	730	1100	60.4
22248	240	440	120	4	1940	3100	660	1000	81.7
22248К	240	440	120	4	1940	3100	660	1000	80
22248КW33C3	240	440	120	4	1940	3100	660	1000	80
22248W33C3	240	440	120	4	1940	3100	660	1000	81.7
22252	260	480	130	5	2230	3600	610	930	106
22252К	260	480	130	5	2230	3600	610	930	104
22252КW33C3	260	480	130	5	2230	3600	610	930	104
22252W33C3	260	480	130	5	2230	3600	610	930	106
22256	280	500	130	5	2310	3800	560	860	112
22256К	280	500	130	5	2310	3800	560	860	110
22256КW33C3	280	500	130	5	2310	3800	560	860	110
22256W33C3	280	500	130	5	2310	3800	560	860	112
22260	300	540	140	5	2670	4350	510	790	141
22260К	300	540	140	5	2670	4350	510	790	138
22260КW33C3	300	540	140	5	2670	4350	510	790	138
22260W33C3	300	540	140	5	2670	4350	510	790	141
