Игольчатая подшипника: дизайн и применение

Иглевые роликовые подшипники являются специализированным типом роликового подшипника, известного своей высокой грузоподъемностью в компактной конструкции. Они используют длинные, тонкие цилиндрические ролики (иглы) с высоким соотношением диаметра к диаметру, что делает их идеальными для применений с ограниченным радиальным пространством. В этой статье рассматривается использование игольчатых подшипников и ключевых аспектов конструкции подшипника иглы, включая сравнение производительности с другими типами подшипников.

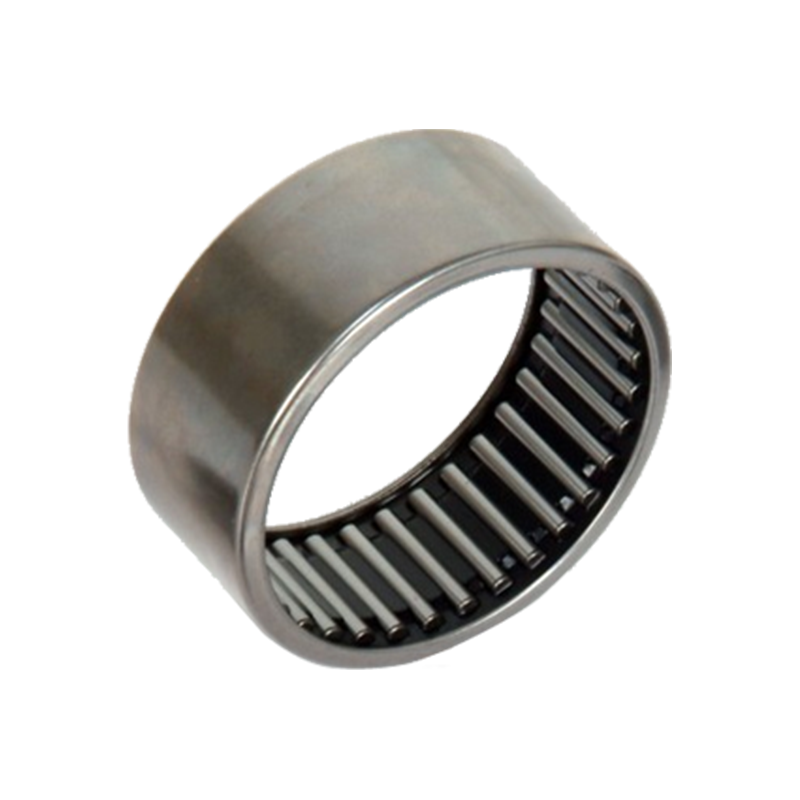

BK Series игла роликовой подшипник

Использование подшипника

Подшипники иглы широко используются в отраслях, где ограничения пространства и высокие требования к нагрузке имеют решающее значение. Некоторые общие приложения включают в себя:

Автомобильные трансмиссии: используются в коробках передач, сцеплениях сцепления и дифференциальными системами из -за их способности обрабатывать высокие радиальные нагрузки в плотных пространствах.

Aerospace & Defense: используется в авиационных двигателях, системах по шасси и роторам для их долговечности и легких свойств.

Промышленное механизм: обнаружено в печатных прессах, текстильных машинах и робототехнике, где важны точность и компактность.

Медицинское оборудование: используется в устройствах визуализации и хирургических инструментах из -за их плавной работы и надежности.

Сравнение производительности: подшипники иглы против шариковых подшипников

Подшипники иглы превосходят шариковые подшипники в грузоподъемности и эффективности пространства, но менее подходят для высокоскоростных применений.

Игольчатая конструкция

Конструкция подшипников роликов иглы фокусируется на максимизации грузоподъемности при минимизации пространства. Ключевые соображения дизайна включают в себя:

1. Геометрия ролика
Игла ролики имеют длину в 3-10 раз диаметром, что позволяет более высокое распределение нагрузки.
Точное шлифование обеспечивает равномерный контакт с гоночными дорогами, снижая концентрации напряжений.

2. Конфигурации клетки и гоночной трассы
Нарисованные подшипники иглы: Имеют тонкое внешнее кольцо, идеально подходящее для легких применений.
Обработанные кольцевые подшипники.

Кейдж против полного дополнения:
Конструкции в клетке уменьшают трение и допускают более высокие скорости.
Конструкции полного комплекта (без клетки) максимизируют грузоподъемность, но ограничивают скорость.

3. Выбор материала
Стандарт: Chrome Steel (SAE 52100) для общих применений.
Высокоэффективность: керамическая или нержавеющая сталь для коррозийных или экстремальных температурных сред.

4. Смазка и герметизация
Смазка или масляная смазка имеет решающее значение для уменьшения износа.
Интегрированные уплотнения или щиты предотвращают загрязнение в суровых условиях.
