Серия БК

Игольчатые колесные подшипники серии BK представляют собой высокоточные подшипники, выдерживающие большие нагрузки, которые широко используются в механическом оборудовании и средствах автоматизации. Эта серия подшипников в основном состоит из внутреннего кольца, наружного кольца, игольчатого ролика и сепаратора. Он имеет преимущества компактной конструкции, низкого трения и плавной работы. Серия BK особенно подходит для применений с ограниченным пространством. Он может выдерживать радиальные нагрузки и определенные осевые нагрузки, повышая эффективность и срок службы оборудования. Его превосходная конструкция позволяет ему хорошо работать в условиях высоких скоростей и высоких нагрузок и широко используется в автомобилях, станках, текстиле, полиграфии и других отраслях промышленности. Кроме того, в подшипниках серии BK в процессе производства используются высококачественные материалы и передовые технологии обработки, что обеспечивает надежность и долговечность продукции, и они являются незаменимыми и важными компонентами в современной промышленности.

Отправить запрос

ИГОЛЬЧАТЫЙ ВАЛИК · ПРИТЯЖЕННАЯ ЧАШКА · КОМПАКТ

Серия БК Игольчатый подшипник

открытые концы высокая радиальная нагрузка компактный дизайн

Игольчатые роликоподшипники серии BK представляют собой тянутые чашечные подшипники с открытыми концами, предназначенные для применений, требующих высокой радиальной нагрузки в пределах минимального радиального пространства. Цельное вытянутое наружное кольцо служит одновременно дорожкой качения и корпусом, что устраняет необходимость в отдельном отверстии корпуса. Прецизионно отшлифованные игольчатые ролики с логарифмическим профилем обеспечивают оптимальное распределение нагрузки и снижение краевых напряжений. Подшипник снабжен удерживающей пружиной, которая удерживает иглу на месте во время транспортировки и сборки. Диапазон рабочих температур от -30°C до 120°C, совместимость со стандартными смазками и маслами. Серия BK обеспечивает прямую взаимозаменяемость с существующими конструкциями и доступна в широком диапазоне метрических размеров для использования в автомобильных трансмиссиях, промышленных коробках передач и компактном оборудовании.

Компактный дизайн

Конструкция тянутого стакана устраняет необходимость в отдельном отверстии корпуса, уменьшая общий размер и вес узла.

Высокая радиальная нагрузка

Линейный контакт между иглами и дорожками качения обеспечивает превосходную радиальную грузоподъемность по сравнению с шарикоподшипниками аналогичных размеров.

Удерживающая пружина

Встроенная удерживающая пружина надежно удерживает набор игл во время работы, упрощая установку и предотвращая потерю ролика.

Логарифмический профиль

Оптимизированный профиль игольчатого ролика снижает краевые напряжения и улучшает распределение нагрузки, продлевая срок службы при высоких нагрузках.

Технические характеристики

Диаметр отверстия 5 мм - 50 мм

Внешний диаметр 9 мм - 62 мм

Диапазон ширины 8 мм - 35 мм

Динамическая нагрузка 3,2–28,5 кН

Статическая нагрузка 4,8 кН – 42,0 кН

Ограничительная скорость (смазка) 6000 - 18000 об/мин

Предельная скорость (масло) 8000 - 24000 об/мин

Тип клетки Удерживающая пружина

Материал ГКр15/САЭ 52100

Диапазон температур от -30°С до 120°С

Сценарии применения

Автомобильные трансмиссии

Валы коробок передач, узлы синхронизаторов и планетарные передачи, требующие компактной радиальной опоры.

Промышленные редукторы

Высокоскоростные редукторы с высоким крутящим моментом в условиях ограниченного пространства.

Электроинструменты

Дрели, шлифовальные и угловые шлифовальные машины, требующие компактных подшипников высокой плотности.

Сельскохозяйственная техника

Компоненты комбайнов, приводы ВОМ и конвейерные системы.

Технические запросы

В чем разница между игольчатыми подшипниками серий BK и HK?

Подшипники серии BK имеют открытые концы, что обеспечивает смазку через вал и упрощает сборку. Подшипники серии HK представляют собой подшипники закрытого типа с герметичной нижней крышкой, что обеспечивает дополнительную защиту от загрязнения и удерживает смазку.

Какая твердость вала рекомендуется для подшипников серии ВК?

Рекомендуемая твердость вала 58-62 HRC при шероховатости поверхности Ra ≤ 0,2 мкм. Вал выполняет функцию внутренней дорожки качения, поэтому правильная твердость и обработка имеют решающее значение для оптимальной производительности и срока службы подшипника.

Как следует монтировать подшипники BK?

Запрессуйте подшипник в корпус с помощью монтажного инструмента, контактирующего с наружным кольцом. Убедитесь, что отверстие корпуса находится в пределах допуска и не имеет заусенцев. Никогда не применяйте силу к иглам или удерживающей пружине.

Какая смазка рекомендуется для подшипников BK?

Для большинства применений используйте литиевую смазку NLGI класса 2 с противозадирными присадками. Для высокоскоростных операций предпочтительна масляная смазка. Перед запуском убедитесь, что смазка достигла контактных поверхностей иглы и дорожки качения.

Допуск отверстия корпуса

Рекомендуемый допуск корпуса H7 для стандартных применений. В условиях высокой вибрации используйте корпус P6.

Подготовка вала

Убедитесь, что вал отшлифован и закален до твердости 58–62 HRC с чистотой поверхности Ra ≤ 0,2 мкм. Удалите острые края и заусенцы.

Хранение

Хранить в оригинальной упаковке в сухом месте при стабильной температуре. Избегайте воздействия влаги и агрессивных химикатов.

Смазка

Перед сборкой нанесите смазку на вал и комплект игл. Для закрытых применений обеспечьте правильный объем заливки смазки.

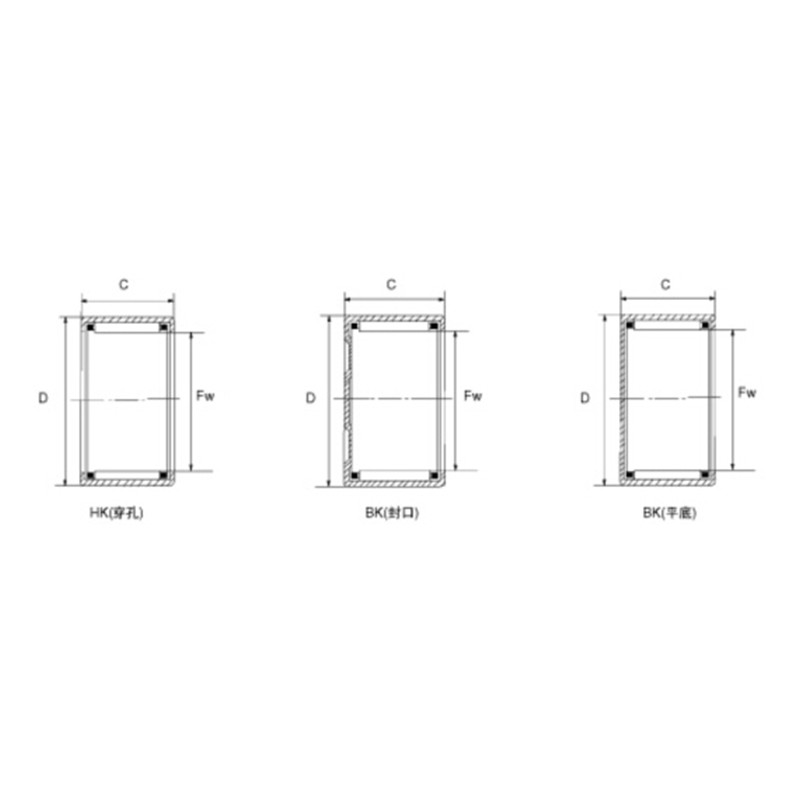

Обозначение подшипника		Диаметр вала (мм)	Вес (кг)	Граничные размеры (мм)			Базовая номинальная нагрузка (Н)		Предельная скорость (об/мин)
Текущий код	Исходный код	Диаметр вала (мм)	Вес (кг)	Фу	D	C	Динамический	Статический	Масло
БК0306ТН		3		3	6.5	6	1320	950	6000
БК0408ТН	апрель 1941 г.	4	1.8	4	8	8	1540	1070	40000
БК0509	45941/5	5	2.1	5	9	9	2200	1790	36000
БК0608	35941/6	6	2.2	6	10	8	1830	1550	32000
БК0609	45941/6	6	2.6	6	10	9	2650	2400	30000
БК0709	45941/9	7	2.9	7	11	9	2800	2150	27000
БК0808	35941/8	8	3	8	12	8	2550	2400	21000
БК0810	88941/8	8	3.4	8	12	10	3700	3450	21000
БК08Х14Х10	25942/8	8	5.8	8	14	10	3800	3950	25000
БК0908	35941/9	9	3.4	9	13	8	3650	4050	25000
БК0910	55941/9	9	4.3	9	13	10	4050	4250	25000
БК0912	65941/9	9	4.9	9	13	12	5000	6000	25000
БКл010	55941/10	10	4.3	10	14	10	3900	4800	19000
БКл012	65941/10	10	5	10	14	12	5000	6300	19000
БКл015		10	6.2	10	14	15	6700	7800	19000
БКл0Х16Х10		10	6.8	10	16	10	6800	8800	18000
БКЛ210	55941/12	12	5.2	12	16	10	4150	5800	19000
БКЛ212	65941/12	12	6.2	12	16	12	3800	5100	15000
БКл2Х18Х12	35942/12К	12	10.3	12	18	12	5500	6300	17000
БКЛ312	БКЛ312	13	11.2	13	19	12	6200	7100	17000
БКЛ410	35941/14	14	12.1	14	20	10	6700	7000	16000
БКЛ512	35941/15	15	12.7	15	21	12	7000	8400	14000
БКЛ515		15		15	21	15	9800	11400	14000
БКЛ516	55941/15	15	16.5	15	21	16	9800	11400	14000
БКЛ522		15	22	15	21	22	10400	16500	14000
БКЛ612	35941/16	16	13.8	16	22	12	7100	9200	14000
БКЛ616	55941/16	16	17.6	16	22	16	10100	14300	14000
БКЛ622	85941/16	16	23.4	16	22	22	11100	17400	14000
БКЛ712	35941/17	17	14.5	17	23	12	6900	9300	13000
БКЛ716		17		17	23	16	8500	12500	10000
БКЛ812	35941/18	18	14.9	18	24	12	7100	9900	12000
БКЛ816	55941/18	18	19.9	18	24	16	10600	15300	12000
БК2010	25941/20	20	14	20	26	10	5900	7200	10000
БК2012	35941/20	20	16.7	20	26	12	7600	10100	10000
БК2016	55941/20	20	22.3	20	26	16	11700	29100	10000
БК2020	75941/20	20	27.1	20	26	20	13700	24000	10000
БК2030		20	43	20	26	30	21800	40000	10100
БК2212	35941/22	22	18.1	22	28	12	8100	10400	10100
БК2216	55941/22	22	24.3	22	28	16	11400	18100	10100
БК2220	75941/22	22	29.9	22	28	20	14500	25000	10100
БК2512	25941/25	25	23.2	25	32	12	10000	14200	9000
БК2516	5941/25	25	31	25	32	16	13600	50000	9000
БК2520	65941/25	25	38.7	25	32	20	17900	30000	9000
БК2526		25	49	25	32	26	22500	42000	9000
БК2538	85941/25	25	69	25	32	38	30000	58000	9000
БК2816	45941/28	28	34.1	28	35	16	15400	22500	8700
БК2820	65941/28	28	43	28	35	20	18900	32000	8700
БК3012	25941/30	30	27.9	30	37	12	10100	16200	8100
БК3016	45941/30	30	37.1	30	37	16	15200	27000	8100
БК3020	65941/30	30	46.5	30	37	20	19700	33500	8100
БК3026		30	59.4	30	37	26	24000	50000	8100
БК3038		30	82.5	30	37	38	32500	74000	8100
БК3512	25941/35	35	32.9	35	42	12	12100	19300	7100
БК3516	45941/35	35	43.8	35	42	16	15700	27500	7100
БК3520	65941/35	35	54.8	35	42	20	20800	41000	7100
БК3530		35		35	42	30
БК4012	25941/40	40	38.2	40	47	12	14000	24300	6300
БК4016	45941/40	40	51	40	47	16	20000	38500	6300
БК4020	65941/40	40	62	40	47	20	25500	52000	6300
БК4512	25941/45	45	45	45	52	12	12900	22500	5800
БК4516	45941/45	45	56	45	52	16	19300	38000	5800
БК4520	65941/45	45	72	45	52	20	22000	51000	5800
БК5020	55941/50	50	87.3	50	58	20	28000	60000	5300
БК5025	5943/50	50	109	50	58	25	34500	80000	5300
БК5520	55941/55	55	93.8	55	63	20	29500	59900	4600
БК5528	85941/55	55	132	55	63	28	39090	98000	4600
БК6012		60	77	60	68	12	12400	29000	4100
БК6020	55941/60	60	105	60	68	20	30500	72000	4100
БК6032	85941/60	60	164	60	68	32	50000	131000	4100
