Подшипник стержня шарового штока SQD-шар-шарнира представляет собой высокопроизводительный компонент механического соединения, широко используемый в авиации, автомобилях и промышленном оборудовании. Они изготовлены из износостойких материалов, имеют превосходную коррозионную стойкость и устойчивость к усталости и могут поддерживать стабильные рабочие характеристики при высоких нагрузках и экстремальных средах. Конструктивные функции серии SQD включают гибкие возможности вращения и простые в установленных конструкциях, что позволяет им эффективно переносить и передавать силы в различных приложениях. Этот дизайн шарового сустава позволяет свободно двигаться в нескольких направлениях для удовлетворения различных спортивных потребностей. Кроме того, продукты серии SQD бывают широкого спектра размеров для удовлетворения потребностей различного оборудования, обеспечивая общую надежность и срок службы системы. Будь то в робототехнике, гидравлических системах или других механических устройствах, подшипники стержня шарового шарнира SQD -серии являются ключевыми компонентами для обеспечения эффективной и стабильной работы.
Параметры продукта

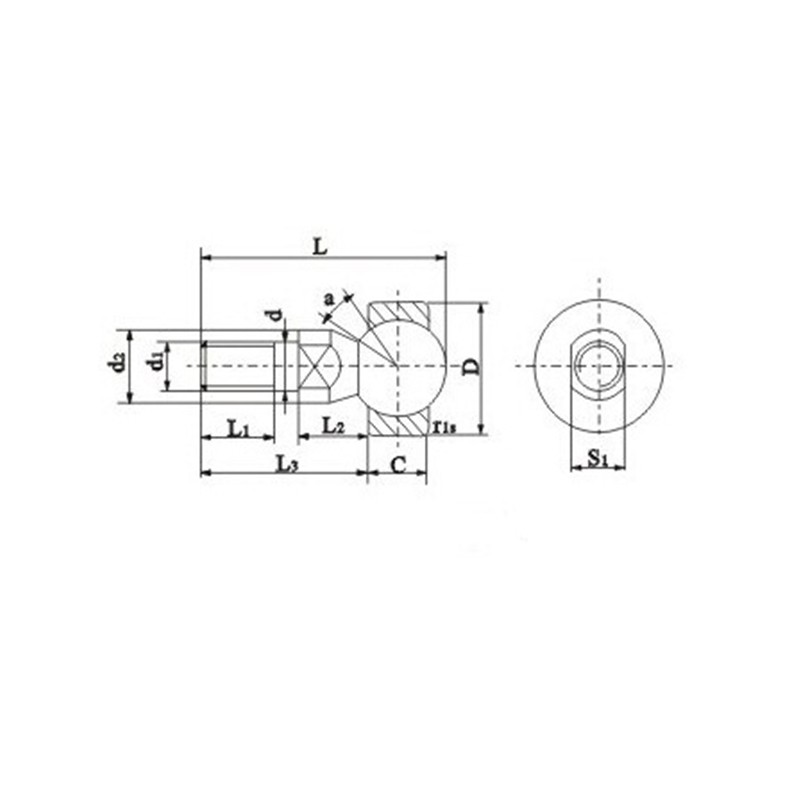

| Обозначение | Размеры (мм) | Статические рейтинги нагрузки (кН) | Вес (кг) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дюймовый1 | D2 | Л1 | L2 | L3 | L | S1 | В | D | рупий | α ° ≈ | |||
| SQD5 | M5 | 9 | 8 | 8 | 19 | 27.5 | 7 | 6 | 16 | 0.3 | 25 | 2 | 0.014 |
| SQD6 | M6 | 10 | 11 | 8.8 | 23.8 | 33.5 | 8 | 6.75 | 18 | 0.3 | 25 | 3.2 | 0.021 |
| SQD8 | M8 | 12 | 12 | 11.6 | 28.6 | 41 | 10 | 9 | 22 | 0.3 | 25 | 5.7 | 0.042 |
| SQD10 | M10 × 1,25 | 14 | 15 | 14.2 | 34.2 | 49 | 11 | 10.5 | 26 | 0.3 | 25 | 9.2 | 0.067 |
| SQD12 | M12 × 1,25 | 17 | 17 | 15.1 | 38.1 | 55.1 | ЯВЛЯЕТСЯ | 12 | 30 | 0.5 | 25 | 14 | 0.108 |
| SQD14 | M14 × 1,5 | 19 | 22 | 16.8 | 51.3 | 70.7 | 17 | 13.5 | 34 | 0.5 | 20 | 19 | 0.167 |
| SQD16 | M16 × 1,5 | 22 | 23 | 18 | 54.5 | 76.3 | 19 | 15 | 38 | 0.5 | 20 | 26 | 0.238 |
