Серия 1600

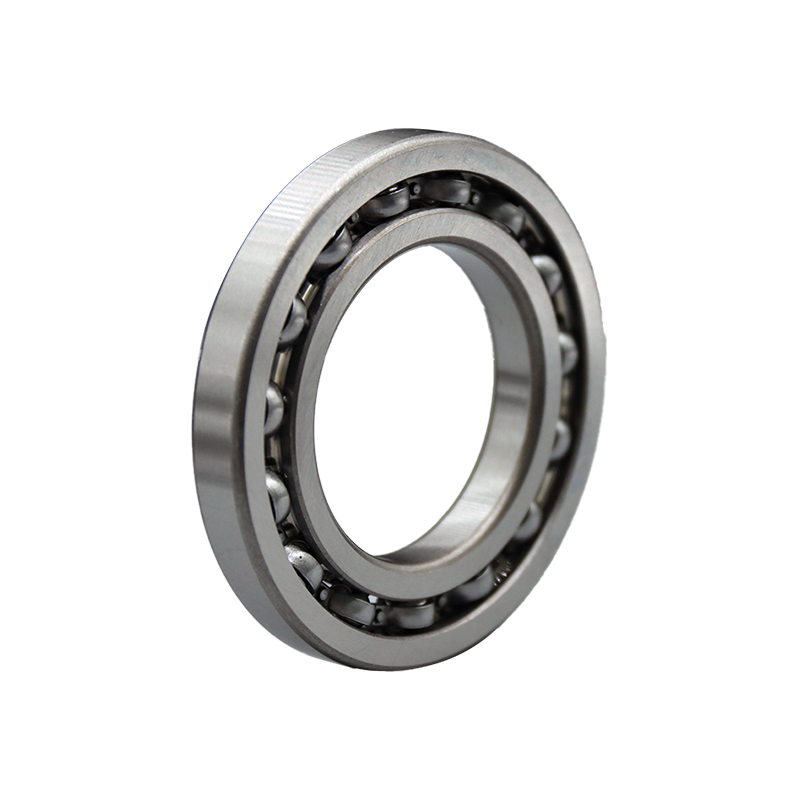

Радиальный шарикоподшипник серии 1600 является широко используемым подшипником качения. Он обладает характеристиками низкого сопротивления трению и высокой скорости и может выдерживать радиальную нагрузку или комбинированную радиальную и осевую нагрузку. Эта серия подшипников состоит из наружного кольца, внутреннего кольца, набора стальных шариков и набора сепараторов. Существуют различные модели, такие как 16011, 16012 и т. д., с внутренним диаметром от 25 мм до 100 мм, а также различаются внешний диаметр и толщина. Благодаря своим превосходным характеристикам и широкому спектру применения радиальные шарикоподшипники серии 1600 играют важную роль в машиностроении, автомобилях, лифтах и других отраслях промышленности.

Отправить запрос

Введение продукта

Радиальные шарикоподшипники серии 1600 имеют конструкцию с очень широким сечением, что обеспечивает более высокую радиальную грузоподъемность и лучшую устойчивость вала, чем стандартные подшипники легкого сечения того же диаметра. Диаметры отверстий составляют от 10 до 50 мм, внешние диаметры от 26 до 80 мм и ширина от 8 до 18 мм, что позволяет использовать эту серию в корпусах, где запас по нагрузке имеет большее значение, чем компактность. Производство соответствует граничным размерам ISO 15. Сепараторы из прессованной стали входят в стандартную комплектацию, а для малошумных положений предлагаются сепараторы из полиамида. Классы зазора CN, C3 и C4 выбираются на этапе заказа, а варианты уплотнения открытого типа, ZZ и 2RS используют одну и ту же ограничительную платформу. Каждая партия поставляется с отчетами о проверке размеров и сертификатами на материалы.

Очень широкий раздел

Более широкие кольца увеличивают радиальную нагрузку и улучшают устойчивость вала при постоянной нагрузке, сохраняя при этом размеры отверстия неизменными.

Одна пограничная платформа

Варианты Open, ZZ и 2RS, а также классы зазоров имеют одинаковые размеры, поэтому одно семейство деталей охватывает несколько сборочных линий.

Заблокированные параметры партии

Настройки процесса фиксируются для каждого запуска, обеспечивая точность хода в пределах согласованных диапазонов допуска для повторяющихся заказов на поставку.

Инспекционный пакет

Записи о партиях, отчеты о размерах и сертификаты на материалы передаются вместе с каждой поставкой для входных проверок и аудитов.

Номер заказа

Диаметр отверстия 10 мм - 50 мм

Внешний диаметр 26 мм - 80 мм

Ширина 8 мм - 18 мм

Динамическая нагрузка 7,0 кН - 30,0 кН

Статическая нагрузка 3,8 кН – 18,5 кН

Варианты клеток Прессованная сталь/полиамид

Классы допуска CN/C3/C4

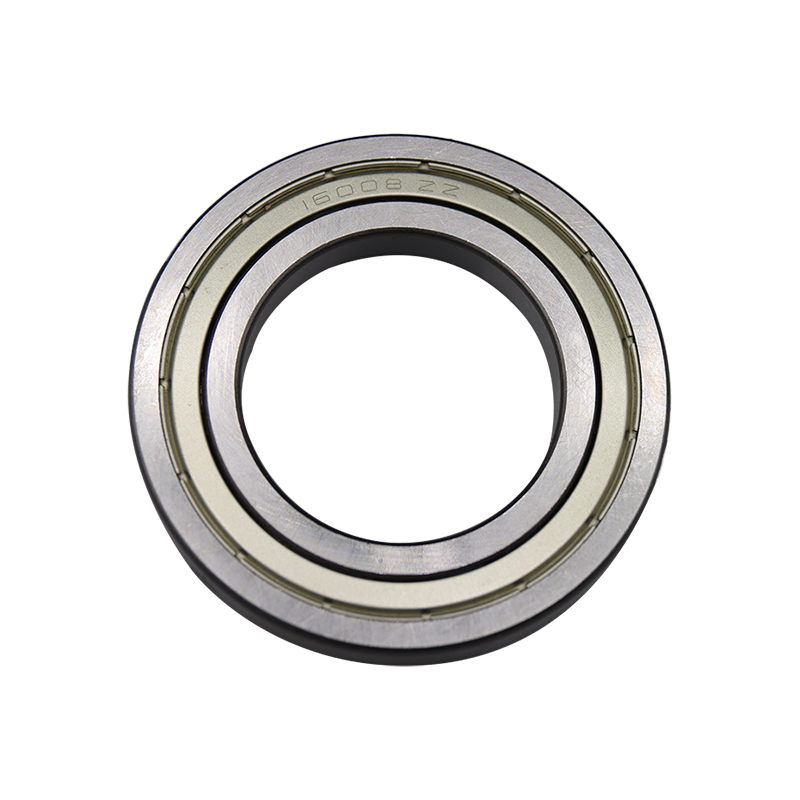

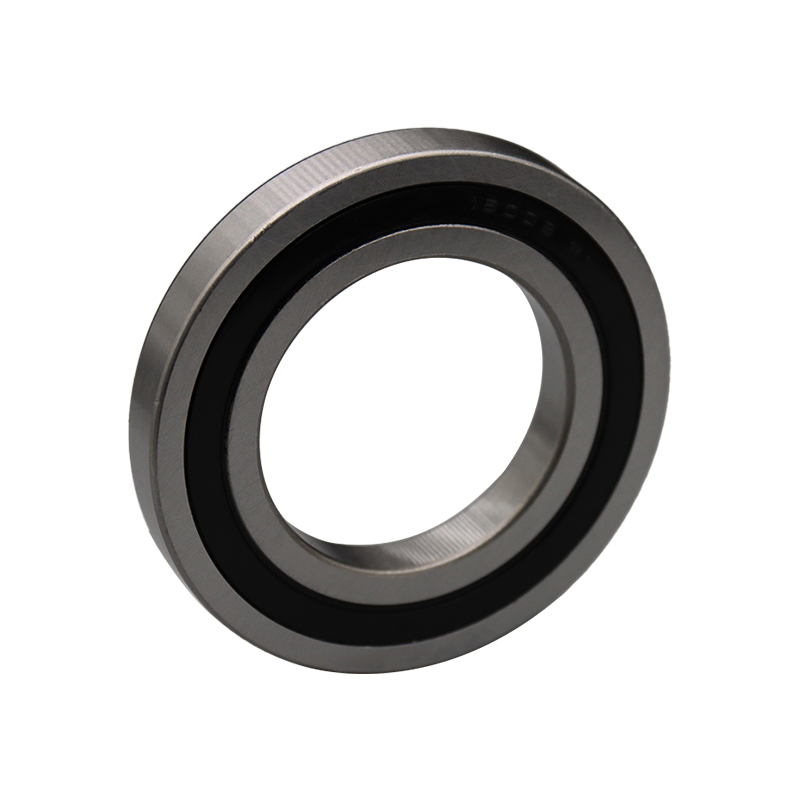

Варианты уплотнений Открыть / ZZ / 2RS

Параметры точности П0/П6

Упаковка Промышленная коробка/поддон для массовых грузов

Где указана серия

Промышленные насосы

Опора вала в центробежных и объемных насосах, которым необходим дополнительный радиальный запас.

Редукторы зубчатые

Подшипники входного и выходного вала в агрегатах легкого и среднего редуктора с ограниченным пространством корпуса.

Электродвигатели

Опора ротора, более широкая секция повышает устойчивость при постоянной нагрузке.

Конвейерные системы

Роликовые подшипники в погрузочно-разгрузочном оборудовании с умеренными радиальными требованиями.

Сельскохозяйственная техника

Положения привода и холостого колеса в орудиях, подверженных воздействию пыли и сезонных перепадов температуры.

Текстильное оборудование

Роликовая опора в обрабатывающем оборудовании, работающем непрерывно со стабильной скоростью.

Запросы покупателя

Чем серия 1600 отличается от серии 6200?

Серия 1600 имеет более широкое сечение, чем серия 6200, при том же диаметре отверстия, что обеспечивает большую радиальную нагрузку и лучшую стабильность вала. Выбор зависит от того, является ли ограничивающим фактором жилая площадь или запас по нагрузке.

Доступны ли версии с разрешением C3?

Оформление C3 хранится на складе полуфабрикатов обычных размеров и подтверждается для каждой позиции на этапе заказа. CN остается классом по умолчанию для полноразмерной доступности.

Можно ли комбинировать разные варианты уплотнений в одном заказе?

Да. Варианты Open, ZZ и 2RS имеют общие граничные размеры, поэтому в одном заказе на поставку могут присутствовать несколько конфигураций уплотнений, которые подтверждаются в спецификации.

Какая документация сопровождает оптовые поставки?

Массовые поставки включают записи номеров партий, отчеты о проверке размеров и сертификаты материалов. Дополнительные документы, необходимые для входного контроля, можно оформить при подтверждении заказа.

Склад и линейные записи

Упаковка integrity

Держите антикоррозионные обмотки закрытыми до тех пор, пока не возникнут проблемы со стороны линии. Открытая упаковка впитывает влагу во время циклических изменений температуры и оставляет пятна, которые не проходят входной контроль.

Направление прессовой посадки

Приложите силу к кольцу, находящемуся под натягом. Нагрузка, проходящая через комплект шариков, оставляет вмятины, которые появляются в виде шума при движении, когда узел достигает рабочей скорости.

Проверка состояния отверстия

Перед установкой проверьте округлость и качество поверхности. Стружка и заусенцы изменяют эффективное взаимодействие и сокращают срок службы при длительной работе.

Открытый вариант смазки

Подбирайте вязкость базового масла смазки в зависимости от скорости и температуры. Герметичные варианты поставляются предварительно заполненными и не требуют смазки перед сборкой.

Серия 1600, очень широкая программа промышленных поставок отслеживание партии

Обозначение подшипника	Размер (мм)				Базовая нагрузка (кН)		Номинальные скорости (об/мин)		Вес
Обозначение подшипника	d	D	B	рупий мин	Кр	Кор	Смазка	Масло	(Кг)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
