Серия QJ300

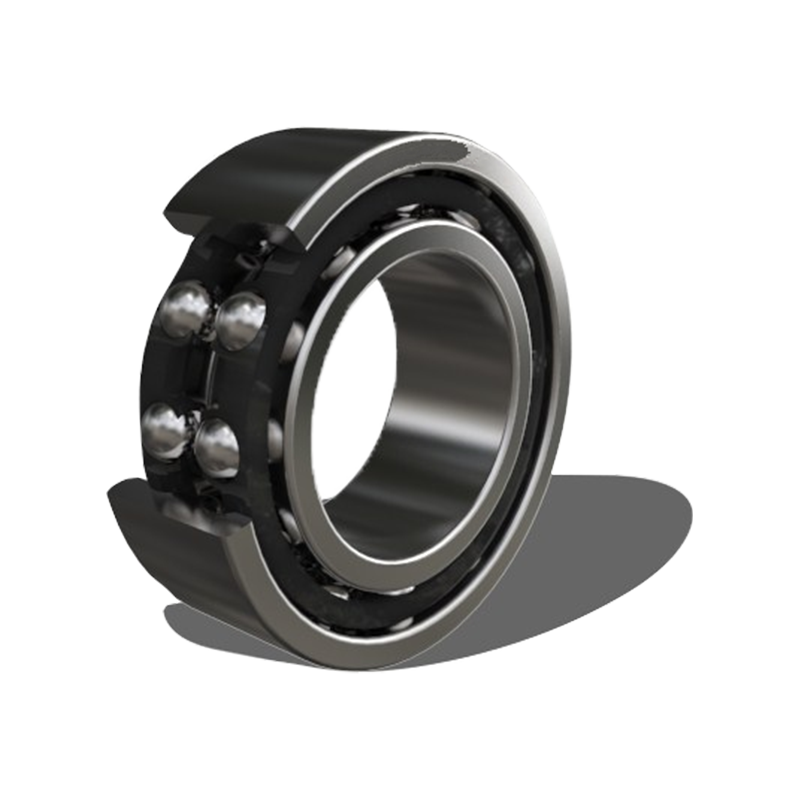

Двухрядные радиально-упорные шарикоподшипники серии QJ300 представляют собой прецизионные вращающиеся компоненты, предназначенные для восприятия одновременных радиальных и осевых нагрузок в обоих направлениях. Конструктивно данная серия соответствует двум однорядным радиально-упорным шарикоподшипникам, расположенным по схеме «спина к спине», объединенным в компактную моноблочную конструкцию. Внутренняя геометрия имеет определенный угол контакта, который обеспечивает высокую осевую жесткость и способность управлять опрокидывающими моментами. Эти подшипники, изготовленные из хромистой стали, подвергнутой вакуумной дегазации (GCr15), проходят стандартизированные процессы термообработки для обеспечения стабильности размеров и усталостной прочности. Серия QJ300 отличается меньшими требованиями к осевому пространству по сравнению с парными однорядными агрегатами, что делает ее важным компонентом для оптимизации промышленной трансмиссии и высокоскоростных механических узлов, требующих жесткой опоры вала.

Отправить запрос

Технические характеристики и инженерный обзор: Двухрядные радиально-упорные шарикоподшипники серии QJ300

Основные технические преимущества

Двунаправленная осевая поддержка: Двухрядная конфигурация позволяет подшипнику воспринимать осевые нагрузки в обоих направлениях без дополнительных компонентов.
Эффективность использования пространства: Интегрированная конструкция имеет меньшую ширину, чем два однорядных подшипника, что позволяет создавать компактные конструкции корпуса.
Высокая плотность нагрузки: Оптимизированные кривизны дорожек качения и комплекты шариков максимизируют номинальную динамическую нагрузку в пределах стандартной площади ISO 300.
Эксплуатационная жесткость: Минимальный внутренний зазор и большие углы контакта повышают общую жесткость системы вала.

Ключевые характеристики продукта

Категория параметра	Техническая спецификация
Материал	Высокоуглеродистая хромистая подшипниковая сталь (GCr15/SAE 52100)
Угол контакта	Стандартные варианты 30°/40°
Класс точности	P6 (ABEC-3) / P5 (ABEC-5)
Материал клетки	Прессованная сталь/обработанная латунь/нейлон (PA66)
Тип смазки	Открытый / Z (экранированный) / RS (герметичный)
Внутренний зазор	C2/C0 (нормальный)/C3

Основные сценарии применения

Промышленные насосы и компрессоры: Управление осевое усилие и радиальное отклонение вала в оборудовании для работы с жидкостями.
Сельскохозяйственная техника: Поддержка ступиц колес и механизмов отбора мощности (ВОМ), подвергающихся воздействию разнонаправленное напряжение .
Системы передачи: Интеграция в коробки передач и редукторы где требуется точное позиционирование вала под нагрузкой.
Текстильное и полиграфическое оборудование: Обеспечение синхронного движения высокоскоростных катков, требующих низкий уровень вибрации .

Протоколы обращения и обслуживания

Условия хранения

Подшипники следует хранить в оригинальной антикоррозийной упаковке в сухом помещении с контролируемой температурой и относительной влажностью не более 60%. Избегайте прямого контакта с полом или стенами, чтобы предотвратить конденсацию влаги. Для закрытых подшипников проверьте дату изготовления, чтобы обеспечить стабильность смазки в течение срока ее хранения.

Замечания по установке и использованию

Применение силы: Во время монтажа нажимайте только на кольцо устанавливается (внутреннее кольцо для посадки на вал, наружное кольцо для посадки в корпус) во избежание «бринелирования» или повреждения дорожек качения.
Чистота: Поддерживать рабочее место без загрязнений ; микроскопические частицы могут привести к преждевременной усталости поверхности и растрескиванию.
Выравнивание: Точный концентричность между валом и корпусом является обязательным, поскольку радиально-упорные подшипники чувствительны к серьезным перекосам, вызывающим неравномерное распределение нагрузки.
Управление смазкой: Для подшипников открытого типа убедитесь, что смазка совместима с рабочей температурой и скорость вращения конкретного приложения.

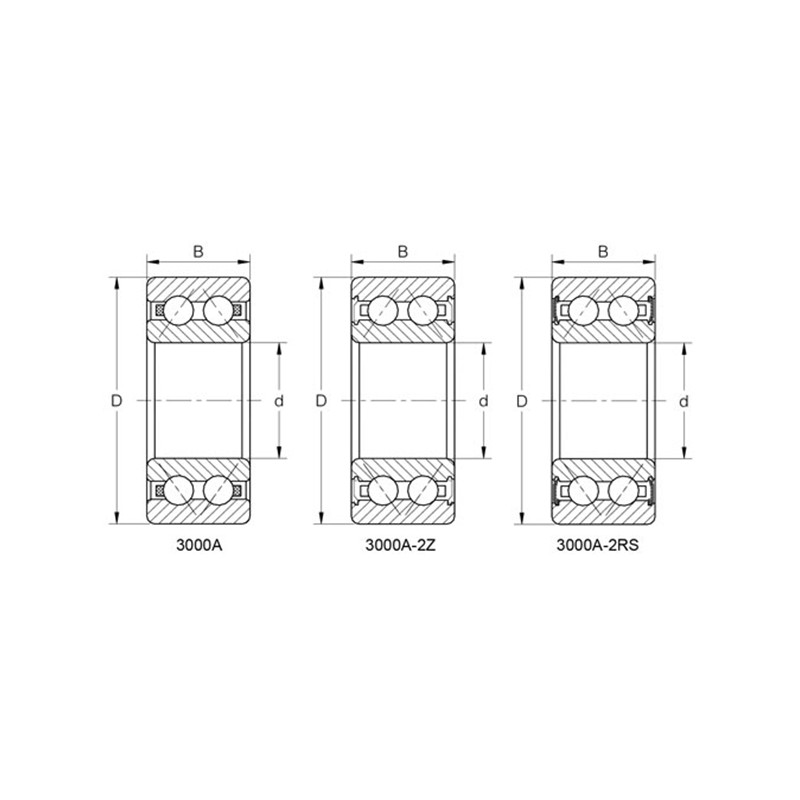

Обозначение	Основные размеры (мм)				Базовая грузоподъемность (кН)		Базовая грузоподъемность (кгс)		Предельная скорость (об/мин)		Расстояние точки действия	Установочные размеры (мм)			Вес
Обозначение	д	Д	Б	г(мин)	Кр	Кор	Кр	Кор	Смазка	Масло	а0(мм)	дa(min)	Дa(max)	ра(макс)	(кг)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
