Серия NF2200

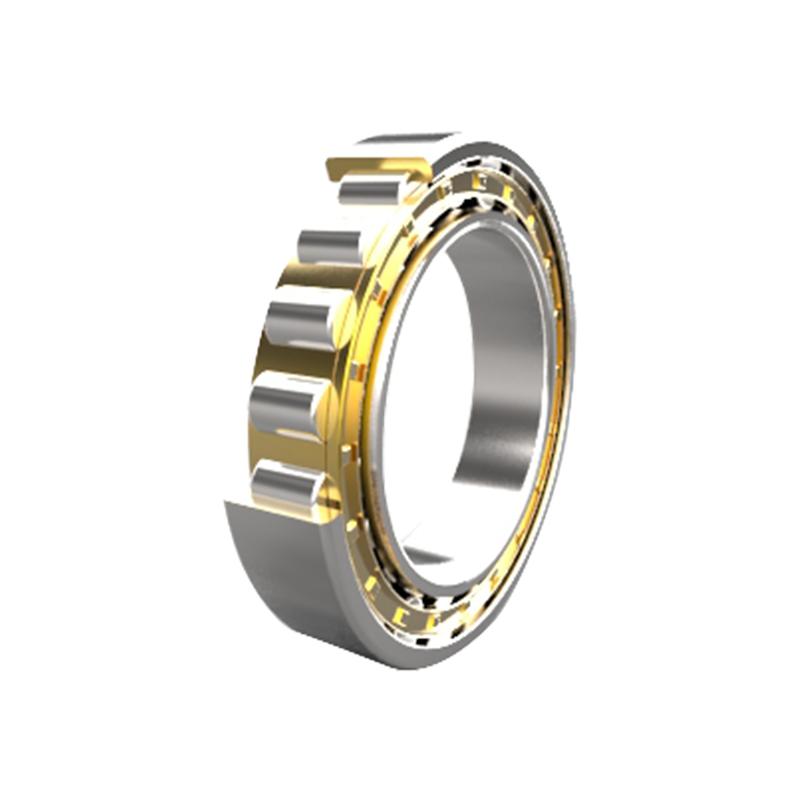

Цилиндрические роликоподшипники серии NF2200 представляют собой высокопроизводительные прецизионные агрегаты, предназначенные для выдерживания тяжелых радиальных нагрузок и компенсации осевого смещения в одном направлении. Архитектурно конструкция NF имеет два цельных ребра на внешнем кольце и одно цельное ребро на внутреннем кольце. Такая конфигурация позволяет подшипнику обеспечивать осевое расположение вала и выдерживать прерывистые осевые нагрузки. Серия NF2200, изготовленная из высокоуглеродистой хромистой стали (GCr15), проходит строгую термическую обработку для достижения стабилизированной микроструктуры, способной работать в условиях высокочастотной вибрации и скоростей вращения. Внутренние цилиндрические ролики отшлифованы до логарифмического профиля для оптимизации распределения напряжений по контактным поверхностям, что позволяет эффективно снизить краевое напряжение и продлить срок службы механического узла.

Отправить запрос

СЕРИЯ NF · ЦИЛИНДРИЧЕСКИЙ РОЛИК · ВНУТРЕННЕЕ КОЛЬЦО С ОДНИМ РЕБЕРОМ

Технические характеристики и инженерный обзор: Цилиндрические роликоподшипники серии NF2200

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

Однонаправленная осевая нагрузка

Внутреннее кольцо с одним ребром позволяет подшипнику направлять вал в осевом направлении в одном направлении, упрощая конструкцию корпуса.

Высокая радиальная жесткость

Линейный контакт между роликами и дорожками качения обеспечивает превосходную несущую способность по сравнению с шарикоподшипниками с точечным контактом эквивалентных размеров.

Пониженный момент трения

Прецизионные сепараторы (латунь или сталь) минимизируют трение между роликами и сепаратором, что способствует снижению рабочих температур при высоких оборотах.

Конструкция отделяемых компонентов

Внутренние или наружные кольца можно устанавливать независимо, что упрощает процессы установки и обслуживания сложного оборудования.

ключевые параметры

Характеристики продукта

Обозначение серии NF2200 (размерная серия 22)

Состав материала Подшипниковая сталь GCr15 / SAE 52100

Класс точности P0 (нормальный), P6, П5

Внутренний зазор C0 (нормальный), C2, C3, C4

Варианты клеток M (обработанная латунь), W (прессованная сталь), TVP (полиамид)

Конфигурация Разъемное внутреннее кольцо с одним ребром

Линейная геометрия контакта · высокая радиальная жесткость · соответствие размеров ISO 15:2017

22 серия по ширине

P5 доступная точность

Основные сценарии применения

ЭМ

Электродвигатели и генераторы

Обеспечение жесткой радиальной поддержки валов ротора при одновременном управлении тепловым расширением.

ГБ

Промышленные коробки передач

Работа с тяжелыми нагрузками в редукторах, где точная центровка валов имеет решающее значение.

МТ

Шпиндели станков

Используется в узлах, требующих высокой радиальной жесткости и минимального биения.

РА

Железнодорожные буксы

Поддержка тяжелых транспортных систем, где требуется ударопрочность и долговечность.

Хранение и обращение

Подшипники серии NF2200 должны храниться в оригинальной упаковке VCI (ингибитор паровой коррозии) до момента установки. В складских помещениях должна поддерживаться постоянная температура от 15°С до 25°С и относительная влажность не более 60%. Подшипники следует хранить горизонтально, чтобы предотвратить осевую деформацию в течение длительного времени.

Меры предосторожности при установке и использовании

Монтажная сила Всегда используйте монтажную втулку или индукционный нагреватель. Никогда не подвергайте кольца или ролики прямому удару, так как это приводит к образованию вмятин на дорожках качения (бринелированию).

Совместимость смазочных материалов Убедитесь, что выбранная смазка или масло соответствует требованиям по вязкости для расчетной рабочей температуры и условий нагрузки.

Допуски вала и корпуса Убедитесь, что посадочные поверхности соответствуют классам допусков ISO (например, k6 или m6 для валов), чтобы обеспечить правильную посадку с натягом.

Протокол очистки Не удаляйте консервирующее покрытие, если не указано иное, поскольку оно совместимо с большинством стандартных смазочных материалов на минеральной основе.

Обозначение	Основные размеры (мм)					Базовая грузоподъемность (кН)		Ограниченная скорость (об/мин)		Вес
Обозначение	д	Д	Б	рупий мин.	rs1min	Дynamic(Cr)	Статический (Кор)	Смазка	Масло	(кг)
NF2203EM	17	40	16	0.6	0.3	24	22	16000	18000	0.095
NF2204EM	20	47	18	1	0.6	22.2	20.3	15000	18000	0.141
NF2205EM	25	52	18	1	0.6	23.7	22.8	10000	14000	0.168
NF2206EM	30	62	20	1	0.6	23.9	33.1	7500	11000	0.3
NF2207EM	35	72	23	1.1	0.6	49	51.2	6500	9500	0.45
NF2208EM	40	80	23	1.1	1.1	58.3	62	6000	9000	0.49
NF2209EM	45	85	23	1.1	1.1	61.4	67.8	5300	8000	0.54
NF2210EM	50	90	23	1.1	1.1	64.2	73.6	5000	7500	0.65
NF2211EM	55	100	25	1.5	1.1	75.3	87.2	4300	6700	0.77
NF2212EM	60	110	28	1.5	1.5	101	123	4000	6300	1.09
NF2213EM	65	120	31	1.5	1.5	120	149	3500	5600	1.55
NF2214EM	70	125	31	1.5	1.5	119	151	3300	5300	1.7
NF2215EM	75	130	31	1.5	1.5	135	172	3000	5000	1.8
NF2216EM	80	140	33	2	2	148	186	2800	4800	2.2
NF2217EM	85	150	36	2	2	169	218	2600	4500	2.8
NF2218EM	90	160	40	2	2	207	265	2400	4300	3.6
NF2219EM	95	170	43	2.1	2.1	230	298	2200	4000	4.3
NF2220EM	100	180	46	2.1	2.1	259	338	2000	3800	5.99
NF2222EM	110	200	53	2.1	2.1	334	442	1600	3400	8.7
NF2224EM	120	215	58	2.1	2.1	367	492	1200	3000	9.55
NF2226EM	130	230	64	3	3	395	560	1000	2800	11.9
