Индивидуальным Серия NJ1000 Цилиндрические роликовые подшипники Производителем, Фабрикой

Серия NJ1000

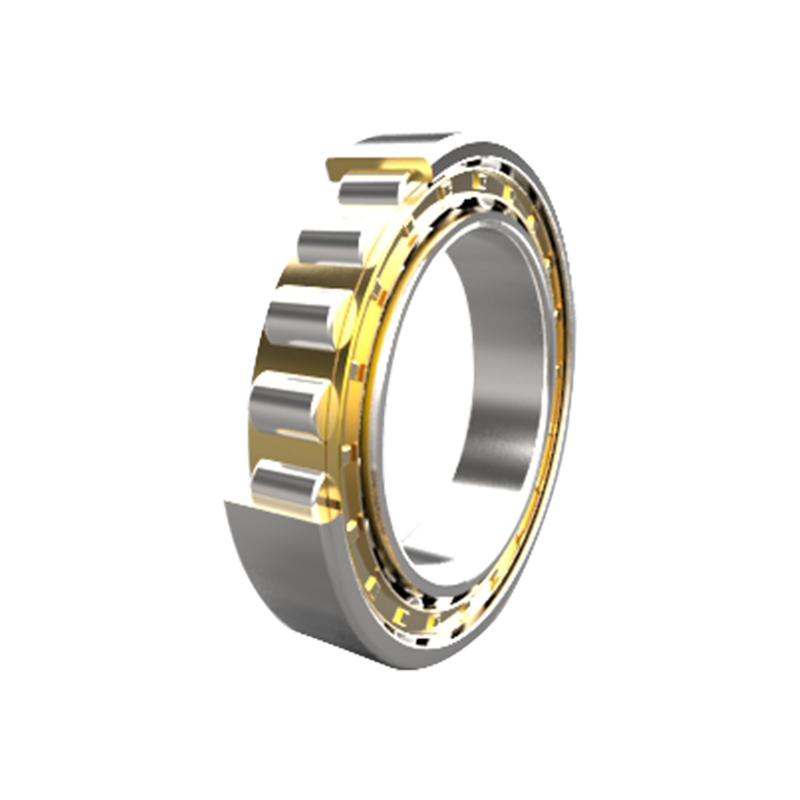

Цилиндрические роликоподшипники серии NJ1000 представляют собой однорядные радиальные подшипники, предназначенные для выдерживания тяжелых радиальных нагрузок и работы на высоких скоростях. Эта конкретная серия отличается конструкцией с двумя встроенными фланцами на наружном кольце и одним встроенным фланцем на внутреннем кольце, что позволяет осевое смещение вала относительно корпуса в одном направлении. Цилиндрические ролики, обработанные с высокой точностью, проходят между этими фланцами, обеспечивая минимальное трение и оптимальное распределение нагрузки по телам качения. Эти подшипники обычно используются в приложениях, где расширение вала или осевое расположение в одном направлении являются техническими требованиями, обеспечивая стабильность работы в жестких механических условиях.

Отправить запрос

◆

Высокая радиальная нагрузка

Линейный контакт между роликами и дорожками качения позволяет этим подшипникам выдерживать значительно более высокие радиальные нагрузки по сравнению с шарикоподшипниками аналогичных размеров.

◆

Возможность осевого расположения

Конструкция NJ обеспечивает осевое смещение в одном направлении и одновременно обеспечивает осевое направление в противоположном направлении, упрощая сложную конструкцию вала.

◆

Пониженные коэффициенты трения

Усовершенствованная конструкция сепаратора и оптимизированная обработка поверхности дорожек качения сводят к минимуму выделение тепла при высокоскоростном вращении.

◆

Отделимые компоненты

Внутреннее кольцо может быть установлено отдельно от наружного кольца и узла роликов, что упрощает установку и обслуживание промышленного оборудования.

Технические параметры

Диапазон диаметров отверстий от 50 мм до 180 мм

Диапазон внешнего диаметра от 80 мм до 280 мм

Диапазон ширины от 16 мм до 46 мм

Динамическая нагрузка от 45 кН до 380 кН

Ограничительная скорость (смазка) от 4000 до 7500 об/мин

Материал клетки Прессованная сталь/обработанная латунь

Сценарии промышленного применения

ЭМ

Электродвигатели и генераторы

Используется на приводной стороне для выдерживания тяжелых радиальных нагрузок, обеспечивая при этом тепловое расширение вала ротора.

ГБ

Промышленные коробки передач

Обеспечивает поддержку валов с высоким крутящим моментом в горнодобывающем, строительном и трансмиссионном оборудовании.

МТ

Шпиндели станков

Интегрируется в высокоточное фрезерное и шлифовальное оборудование, где радиальная жесткость имеет решающее значение для качества поверхности.

РА

Железнодорожные оси

Применяется в тяговых двигателях и буксах из-за их стойкости к постоянной вибрации и нагрузкам.

ПК

Насосы и компрессоры

Поддерживает вращающийся узел центробежных насосов и мощных винтовых компрессоров.

Требования к хранению и обслуживанию

Контролируемая среда Храните подшипники в сухом помещении с контролируемой температурой и относительной влажностью не выше 60 % во избежание окисления.

Оригинальная упаковка Храните цилиндрические роликоподшипники серии NJ1000 в антикоррозийной упаковке до момента установки.

Горизонтальное хранение Подшипники большого диаметра следует хранить в горизонтальном положении, чтобы предотвратить деформацию колец в течение длительного времени.

Чистота установки Убедитесь, что в месте установки нет пыли и металлических частиц, поскольку загрязнения значительно сокращают срок службы тел качения.

Технические меры предосторожности при использовании

Минимальная требуемая нагрузка Цилиндрические роликоподшипники требуют минимальной радиальной нагрузки, чтобы ролики вращались, а не скользили, что предотвращает смазывание дорожек качения.

Точность выравнивания Несоосность вала и корпуса должна быть сведена к минимуму; чрезмерный наклон может привести к концентрации напряжений на концах роликов.

Ограничения осевой нагрузки Хотя серия NJ может выдерживать некоторую осевую нагрузку, она должна поддерживаться соответствующей смазкой, чтобы предотвратить износ фланцев и торцевых поверхностей роликов.

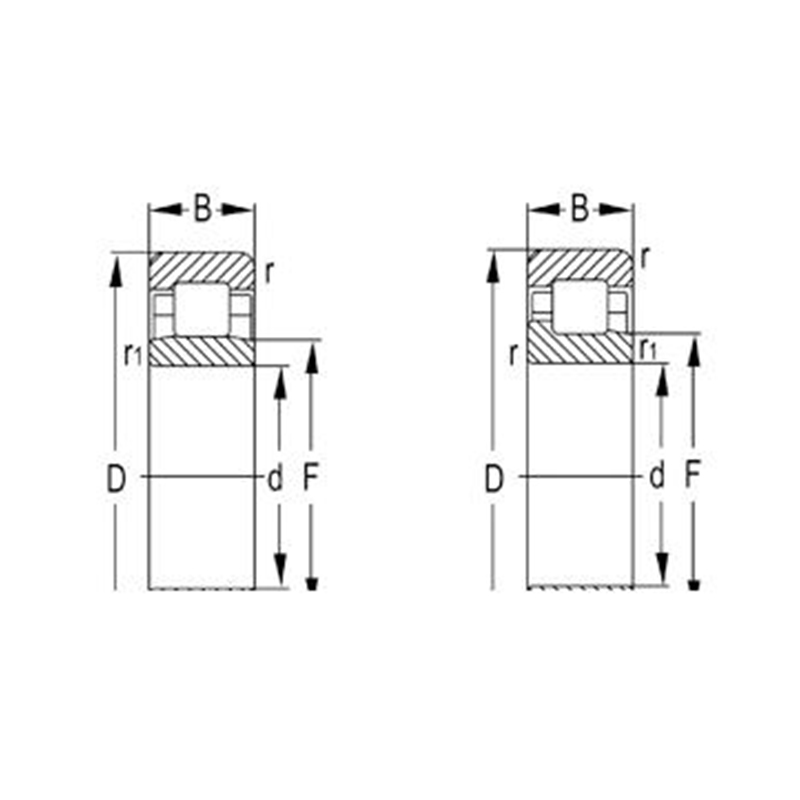

Обозначение	Основные размеры (мм)					Базовая грузоподъемность (кН)		Ограниченная скорость (об/мин)		Вес
Обозначение	д	Д	Б	рупий мин.	rs1min	Дynamic(Cr)	Статический (Кор)	Смазка	Масло	(кг)
NJ1005	25	47	12	0.6	0.3	15.1	14.1	16000	19000	0.092
NJ1006	30	55	13	1	0.6	19.7	19.6	14000	16000	0.13
NJ1007	35	62	14	1	0.6	22.6	23.2	12000	15000	0.179
NJ1008	40	68	15	1	0.6	27.3	29	11000	13000	0.22
NJ1009	45	75	16	1	0.6	31	34	9900	12000	0.28
NJ1010	50	80	16	1	0.6	32	36	8900	11000	0.295
NJ1011	55	90	18	1.1	1	37.5	44	8200	9700	0.442
NJ1012	60	95	18	1.1	1	40	48.5	7500	8800	0.474
NJ1013	65	100	18	1.1	1	41	51	7000	8200	0.485
NJ1014	70	110	20	1.1	1	58.5	70.5	6500	7600	0.699
NJ1015	75	115	20	1.1	1	60	74.5	6100	7100	0.738
NJ1016	80	125	22	1.1	1	72.5	90.5	5700	6700	0.98
NJ1017	85	130	22	1.1	1	74.5	95.5	5400	6300	1.03
NJ1018	90	140	24	1.5	1.1	88	114	5100	5900	1.33
NJ1019	95	145	24	1.5	1.1	90.5	120	4800	5600	1.4
NJ1020	100	150	24	1.5	1.1	93	126	4600	5400	1.45
NJ1021	105	160	26	2	1.1	105	142	4300	5100	1.84
NJ1022	110	170	28	2	1.1	131	174	4100	4800	2.33
NJ1024	120	180	28	2	1.1	139	191	3800	4400	2.44
NJ1026	130	200	33	2	1.1	172	238	3400	4000	3.69
NJ1028	140	210	33	2	1.1	176	250	3200	3800	4.05
Нью-Джерси1030	150	225	35	2.1	1.5	202	294	3000	3500	4.77
