Индивидуальным Серия UCT Подушка блок шарикоподшипники Производителем, Фабрикой

Серия UCT

Подшипники с опорным блоком серии UCT , часто называемые подшипниками натяжного устройства, состоят из прецизионно обработанного Тип UCT чугунный корпус и вставной подшипник из хромированной стали GCR15 со сферическим наружным диаметром. Эта конкретная конфигурация разработана для облегчения регулировки натяжения и выравнивания валов в механических системах. Корпус имеет скользящие пазы по бокам, позволяющие всему устройству перемещаться по раме или направляющим. Эта конструкция в основном используется для поддержания натяжения ремня или регулировки межосевого расстояния вращающихся валов в конвейерных системах и узлах передачи мощности.

Отправить запрос

СЕРИЯ UCT · НАТЯЖЕНИЕ · САМОВЫРАВНИВАНИЕ · КОНСТРУКЦИЯ СДВИГАЮЩИХ

Серия UCT Рама натяжного устройства с подшипниковой вставкой

регулировка салазок рамы сферическое наружное кольцо смазочный ниппель оборудован

Структурная способность натяжения

Встроенная конструкция рамы и направляющих обеспечивает линейную регулировку, обеспечивая постоянное натяжение ремня или цепи без необходимости полной разборки системы.

Самовыравнивающаяся геометрия

Внутренний вставной подшипник серии UC имеет сферическое наружное кольцо, которое соответствует вогнутому отверстию корпуса, компенсируя незначительные перекосы валов или неточности монтажа.

Динамическое управление нагрузкой

Внутренние кольца и шарики, изготовленные из высокоуглеродистой хромистой подшипниковой стали, обеспечивают равномерное распределение нагрузки при различных скоростях вращения.

Эффективность уплотнения и смазки

Оснащенный стандартным смазочным ниппелем и системой многокромочных уплотнений, агрегат предотвращает попадание пыли и влаги, сохраняя при этом смазку для увеличенных интервалов обслуживания.

Технические характеристики

Материал корпуса Чугун/штампованная сталь

Тип вкладыша подшипника Серия UC (фиксирующий винт)

Диапазон диаметров вала от 12 мм до 50 мм

Регулировочный ход от 25 мм до 60 мм

Система уплотнений Многокромочное фетровое уплотнение

Смазочный штуцер Стандартный смазочный ниппель M6/M8

Распространенные сценарии промышленного применения

Системы натяжения конвейеров

Используется в хвостовой части ленточных конвейеров для регулировки натяжения ленты и предотвращения проскальзывания во время транспортировки материала.

Сельскохозяйственная техника

Применяется в комбайнах и элеваторах, где положение вала необходимо калибровать для разных типов культур.

Текстильные и упаковочные линии

Интегрируется в оборудование, требующее точного отслеживания ремней и цепей в высокоскоростных производственных условиях.

Промышленные вентиляторы и воздуходувки

Облегчает выравнивание узлов двигателя с ременным приводом, сводя к минимуму вибрацию и потери мощности.

яnstallation and Maintenance Protocol

Проверка выравнивания Перед установкой корпуса UCT убедитесь, что направляющие параллельны и на них нет мусора, чтобы предотвратить заедание во время регулировки.

Калибровка крутящего момента Установочные винты необходимо затягивать с указанным моментом затяжки, чтобы предотвратить проскальзывание вала и не вызвать деформацию внутреннего кольца.

Частота смазки При стандартных рабочих температурах (от -20°C до 100°C) смазку следует заменять в зависимости от количества часов работы и уровня запыленности окружающей среды.

Условия хранения Устройства следует хранить в сухом помещении с контролируемой температурой в оригинальной антикоррозийной упаковке во избежание атмосферной коррозии поверхностей подшипников.

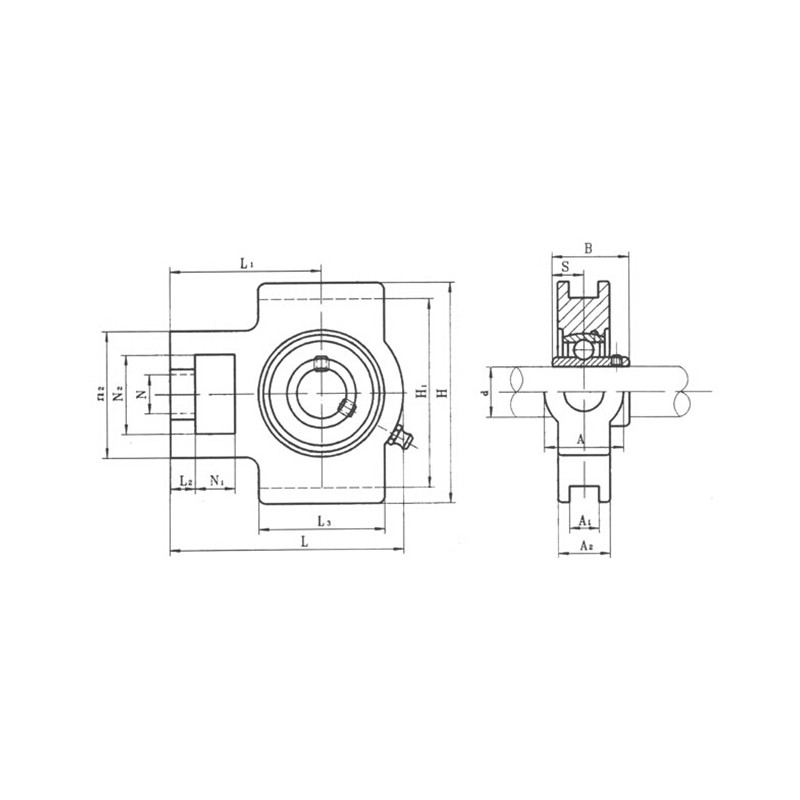

Модель	Размер (мм)																Тип подшипника	Тип дома	Вес (с сиденьем)
Модель	д	Н1	Л2	Н2	Н2	N	Л3	А1	Ч1	H	л	А2	А	л1	Б	С	Тип подшипника	Тип дома	(кг)
UCТ204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCТ205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCТ206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCТ207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCТ208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCТ209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCТ210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCТ211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCТ212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCТ213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCТ214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCТ215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCТ216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCТ217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
