Серия 22300

Сферический роликоподшипник серии 22300 радиальный подшипник для тяжелых условий эксплуатации, рассчитанный на высокие нагрузки и значительные перекосы валов. В этой серии используются два ряда симметричных роликов бочкообразной формы, которые вращаются внутри общей сферической дорожки качения наружного кольца, позволяя внутреннему кольцу, роликам и сепаратору наклоняться вокруг центра подшипника. Серия 22300, изготовленная из высокоуглеродистой хромистой стали (GCr15), рассчитана на долговечность в условиях, характеризующихся вибрацией, ударными нагрузками и структурными прогибами. Внутренняя геометрия оптимизирована для снижения трения и выделения тепла, что позволяет увеличить интервалы обслуживания требовательных механических систем. Эти подшипники, доступные как в цилиндрической, так и в конической (K) конфигурации, обеспечивают универсальные варианты монтажа для промышленной передачи энергии.

Отправить запрос

Сферический роликоподшипник серии 22300

Основные технические преимущества

Возможность самовыравнивания: Компенсирует угловое смещение между валом и корпусом без увеличения внутреннего трения и уменьшения срока службы подшипника.
Управление радиальной и осевой нагрузкой: Специально разработан для выдерживания тяжелых радиальных нагрузок и одновременного управления осевые нагрузки в обоих направлениях.
Термическая стабильность: Процессы термообработки обеспечивают сохранение подшипника стабильность размеров при длительной работе при повышенных температурах.
Ударопрочность: Прочная зона контакта роликов с дорожками качения эффективно распределяет ударные нагрузки , предотвращая преждевременную усталость и растрескивание поверхности.

Характеристики продукта

Технические параметры	Детали спецификации
Материал	Хромированная сталь GCr15/SAE 52100
Серия Диапазон	с 22308 по 22380
Граничные размеры	ISO 15 Метрические стандарты
Тип клетки	Прессованная сталь (CC) / Механически обработанная латунь (CA) / Армированный нейлон
Смазка	W33 (Наружное кольцо со смазочной канавкой и тремя отверстиями)
Класс допуска	P0 (нормальный), P6, P5

Основные сценарии применения

Горное дело и разработки карьеров: Сверхмощный вибрационные сита , щековые дробилки и системы конвейерных шкивов.
Строительная техника: Интегрировано в дорожные катки , краны и бетоносмесительное оборудование.
Целлюлозно-бумажная промышленность: Поддержка сушильных цилиндров и всасывающих валков, требующих высокоточное вращение под воздействием тепла.
Морской и морской: Валы, лебедки и баллеры рулей, подвергающиеся воздействию динамический структурный изгиб .

Руководство по эксплуатации и техническому обслуживанию

Хранение и обращение

Подшипники серии 22300 должны храниться в оригинале ЛИК (ингибитор паровой коррозии) упаковка до установки. Храните в горизонтальном положении в чистом, сухом помещении, где колебания температуры минимальны. Избегайте вертикального хранения подшипников большого диаметра, чтобы предотвратить эллиптическая деформация колец.

Замечания по установке и смазке

Монтажная сила: Никогда не применяйте монтажную силу через тела качения ; используйте соответствующие индукционные нагреватели или гидравлические гайки для установок с коническим отверстием.
Выбор смазки: Используйте смазочные материалы с Присадки EP (Extreme Pressure) для приложений с большими нагрузками. Убедитесь, что смазка или масло совместимы с рабочей температурой и коэффициентом скорости dN.
Проверка оформления: Для подшипников с коническим отверстием измерьте радиальный внутренний зазор (RIC) уменьшение с помощью щупа, чтобы обеспечить правильную посадку с натягом.
Контроль загрязнения: Убедитесь, что все уплотнения и крышки корпуса целы, чтобы предотвратить попадание абразивные частицы , которые являются основной причиной абразивного износа.

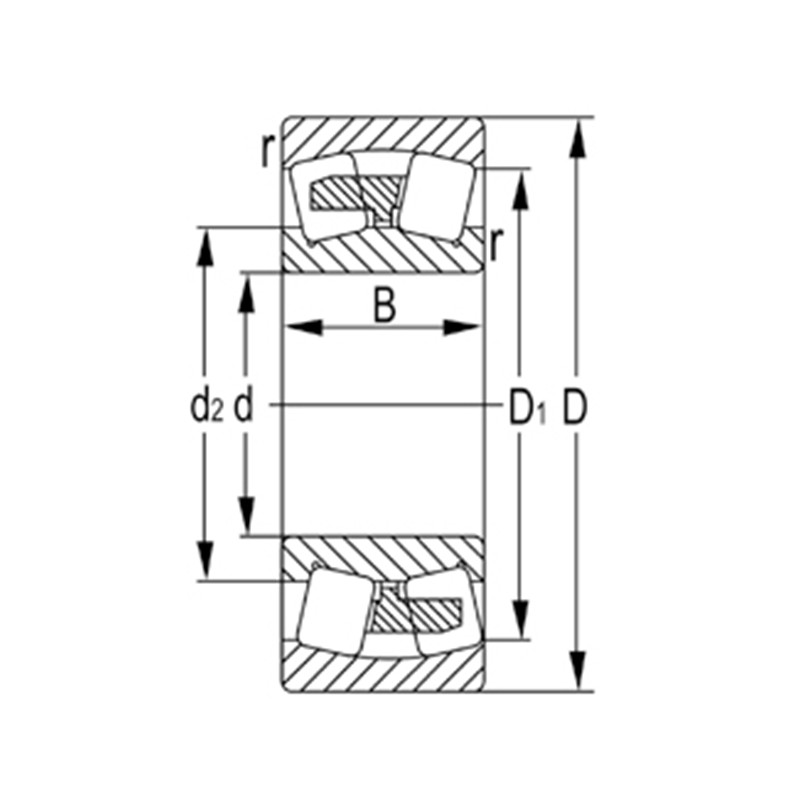

Обозначение	Основные размеры (мм)				Базовая грузоподъемность (кН)		Ограниченная скорость (об/мин)		Вес
Обозначение	д	Д	Б	рупий мин.	Дynamic(Cr)	Статический (Кор)	Смазка	Масло	(кг)
22308	40	90	33	1.5	121	128	3800	5900	0.974
22308К	40	90	33	1.5	121	128	3800	5900	0.951
22308КW33C3	40	90	33	1.5	121	128	3800	5900	0.951
22308W33C3	40	90	33	1.5	121	128	3800	5900	0.974
22309	45	100	36	1.5	148	167	3400	5300	1.33
22309К	45	100	36	1.5	148	167	3400	5300	1.3
22309КW33C3	45	100	36	1.5	148	167	3400	5300	1.3
22309W33C3	45	100	36	1.5	148	167	3400	5300	1.33
22310	50	110	40	2	186	212	3100	4800	1.79
22310К	50	110	40	2	186	212	3100	4800	1.75
22310КW33C3	50	110	40	2	186	212	3100	4800	1.75
22310W33C3	50	110	40	2	186	212	3100	4800	1.79
22311	55	120	43	2	204	234	2800	4400	2.3
22311К	55	120	43	2	204	234	2800	4400	2.25
22311КW33C3	55	120	43	2	204	234	2800	4400	2.25
22311W33C3	55	120	43	2	204	234	2800	4400	2.3
22312	60	130	46	2.1	238	273	2600	4000	2.9
22312К	60	130	46	2.1	238	273	2600	4000	2.83
22312КW33C3	60	130	46	2.1	238	273	2600	4000	2.83
22312W33C3	60	130	46	2.1	238	273	2600	4000	2.9
22313	65	140	48	2.1	265	320	2400	3700	3.45
22313К	65	140	48	2.1	265	320	2400	3700	3.37
22313КW33C3	65	140	48	2.1	265	320	2400	3700	3.37
22313W33C3	65	140	48	2.1	265	320	2400	3700	3.45
22314	70	150	51	2.1	325	380	2300	3500	4.22
22314К	70	150	51	2.1	325	380	2300	3500	4.12
22314КW33C3	70	150	51	2.1	325	380	2300	3500	4.12
22314W33C3	70	150	51	2.1	325	380	2300	3500	4.22
22315	75	160	55	2.1	330	410	2100	3200	5.25
22315К	75	160	55	2.1	330	410	2100	3200	5.13
22315КW33C3	75	160	55	2.1	330	410	2100	3200	5.13
22315W33C3	75	160	55	2.1	330	410	2100	3200	5.25
22316	80	170	58	2.1	385	470	2000	3000	6.05
22316К	80	170	58	2.1	385	470	2000	3000	5.91
22316КW33C3	80	170	58	2.1	385	470	2000	3000	5.91
22316W33C3	80	170	58	2.1	385	470	2000	3000	6.05
22317	85	180	60	3	415	510	1900	2900	7.1
22317К	85	180	60	3	415	510	1900	2900	6.94
22317КW33C3	85	180	60	3	415	510	1900	2900	6.94
22317W33C3	85	180	60	3	415	510	1900	2900	7.1
22318	90	190	64	3	480	590	1800	2700	8.35
22318К	90	190	64	3	480	590	1800	2700	8.16
22318КW33C3	90	190	64	3	480	590	1800	2700	8.16
22318W33C3	90	190	64	3	480	590	1800	2700	8.35
22319	95	200	67	3	500	615	1600	2500	9.76
22319К	95	200	67	3	500	615	1600	2500	9.54
22319КW33C3	95	200	67	3	500	615	1600	2500	9.54
22319W33C3	95	200	67	3	500	615	1600	2500	9.76
22320	100	215	73	3	605	755	1600	2400	12.4
22320К	100	215	73	3	605	755	1600	2400	12.1
22320КW33C3	100	215	73	3	605	755	1600	2400	12.1
22320W33C3	100	215	73	3	605	755	1600	2400	12.4
22322	110	240	80	3	745	930	1400	2200	17.1
22322К	110	240	80	3	745	930	1400	2200	16.7
22322КW33C3	110	240	80	3	745	930	1400	2200	16.7
22322W33C3	110	240	80	3	745	930	1400	2200	17.1
22324	120	260	86	3	880	1120	1300	2000	21.5
22324К	120	260	86	3	880	1120	1300	2000	21
22324КW33C3	120	260	86	3	880	1120	1300	2000	21
22324W33C3	120	260	86	3	880	1120	1300	2000	21.5
22326	130	280	93	4	1000	1290	1200	1800	26.8
22326К	130	280	93	4	1000	1290	1200	1800	26.2
22326КW33C3	130	280	93	4	1000	1290	1200	1800	26.2
22326W33C3	130	280	93	4	1000	1290	1200	1800	26.8
22328	140	300	102	4	1130	1460	1100	1700	33.8
22328К	140	300	102	4	1130	1460	1100	1700	33
22328КW33C3	140	300	102	4	1130	1460	1100	1700	33
22328W33C3	140	300	102	4	1130	1460	1100	1700	33.8
22330	150	320	108	4	1270	1750	1000	1600	42.7
22330К	150	320	108	4	1270	1750	1000	1600	41.8
22330КW33C3	150	320	108	4	1270	1750	1000	1600	41.8
22330W33C3	150	320	108	4	1270	1750	1000	1600	42.7
22332	160	340	114	4	1410	1990	940	1500	50.8
22332К	160	340	114	4	1410	1990	940	1500	49.7
22332КW33C3	160	340	114	4	1410	1990	940	1500	49.7
22332W33C3	160	340	114	4	1410	1990	940	1500	50.8
22334	170	360	120	4	1540	2180	880	1400	59.8
22334К	170	360	120	4	1540	2180	880	1400	58.5
22334КW33C3	170	360	120	4	1540	2180	880	1400	58.5
22334W33C3	170	360	120	4	1540	2180	880	1400	59.8
22336	180	380	126	4	1740	2560	830	1300	70
22336К	180	380	126	4	1740	2560	830	1300	68.5
22336КW33C3	180	380	126	4	1740	2560	830	1300	68.5
22336W33C3	180	380	126	4	1740	2560	830	1300	70
22338	190	400	132	5	1870	2790	780	1200	81
22338К	190	400	132	5	1870	2790	780	1200	79.3
22338КW33C3	190	400	132	5	1870	2790	780	1200	79.3
22338W33C3	190	400	132	5	1870	2790	780	1200	81
22340	200	420	138	5	2040	3050	740	1100	93.2
22340К	200	420	138	5	2040	3050	740	1100	91.2
22340КW33C3	200	420	138	5	2040	3050	740	1100	91.2
22340W33C3	200	420	138	5	2040	3050	740	1100	93.2
22344	220	460	145	5	2350	3500	660	1000	117
22344К	220	460	145	5	2350	3500	660	1000	115
22344КW33C3	220	460	145	5	2350	3500	660	1000	115
22344W33C3	220	460	145	5	2350	3500	660	1000	117
22348	240	500	155	5	2720	4100	600	930	148
22348К	240	500	155	5	2720	4100	600	930	145
22348КW33C3	240	500	155	5	2720	4100	600	930	145
22348W33C3	240	500	155	5	2720	4100	600	930	148
22352	260	540	165	6	3100	4750	550	850	183
22352К	260	540	165	6	3100	4750	550	850	179
22352КW33C3	260	540	165	6	3100	4750	550	850	179
22352W33C3	260	540	165	6	3100	4750	550	850	183
22356	280	580	175	6	3500	5350	500	780	224
22356К	280	580	175	6	3500	5350	500	780	220
22356КW33C3	280	580	175	6	3500	5350	500	780	220
22356W33C3	280	580	175	6	3500	5350	500	780	224
22360	300	620	185	7.5	3600	5400	470	720	270
22360К	300	620	185	7.5	3600	5400	470	720	265
22360КW33C3	300	620	185	7.5	3600	5400	470	720	265
22360W33C3	300	620	185	7.5	3600	5400	470	720	270
