Индивидуальным Серия 23200 Сферический ролик Производителем, Фабрикой

Серия 23200

Сферические роликоподшипники серии 23200 представляют собой подшипники, подходящие для условий тяжелых и ударных нагрузок, с превосходными характеристиками самовыравнивания, которые могут автоматически регулировать угловую ошибку, создаваемую подшипником из-за смещения вала или смещения корпуса. Ролики этих подшипников имеют сферическую форму, а дорожки качения внутреннего и наружного колец также имеют сферическую форму, что позволяет им эффективно распределять нагрузки, уменьшать трение и износ, а также продлевать срок службы. Серия 23200 обычно используется в промышленных областях, таких как горнодобывающее оборудование, металлургическое оборудование, конвейеры и тяжелое оборудование, которые могут поддерживать стабильную работу в суровых условиях и адаптироваться к высоким скоростям и экстремальным температурам.

Отправить запрос

Сферический роликовый подшипник серии 23200

Сферический роликоподшипник серии 23200 воспринимает радиальные и двунаправленные осевые нагрузки благодаря двухрядной симметричной конфигурации роликов. Наружное кольцо имеет сферическую дорожку качения, которая обеспечивает самоцентрирование и компенсирует угловое смещение между валом и корпусом. Эта серия отличается оптимизированной геометрией роликов с механически обработанным латунным или стальным сепаратором, который поддерживает расстояние между роликами при различных условиях нагрузки. Подшипник работает в диапазоне температур от -30°C до 150°C для стандартных стальных сепараторов. Каждый блок имеет логарифмический профиль на роликах и дорожках качения для снижения краевых напряжений. Группа внутреннего зазора CN является стандартной, C3 и C4 доступны по спецификации. Номинальные нагрузки соответствуют методам расчета ISO 281.

Основные преимущества

Компенсация смещения до 2 градусов в статических условиях или до 1,5 градусов в динамических условиях.
Двухрядное расположение роликов распределяет радиальные нагрузки по двум линиям контакта.
Взаимозаменяемые размерные параметры по стандарту ISO 15:2017.
Подшипниковая сталь сквозной закалки с твердостью поверхности 58-62 HRC.
Съемное внутреннее кольцо для установки на цилиндрические или конические закрепительные втулки.

Характеристики продукта

Диапазон диаметров отверстий	от 40 мм до 200 мм
Диапазон внешнего диаметра	от 80 мм до 420 мм
Диапазон ширины	от 23 мм до 138 мм
Динамическая нагрузка (С)	от 98 кН до 1680 кН
Статическая нагрузка (C0)	от 127 до 2360 кН
Ограничительная скорость (смазка)	От 2000 об/мин до 5000 об/мин
Предельная скорость (масло)	От 2600 об/мин до 6700 об/мин
Варианты материала клетки	Латунь, сталь, полиамид
Классы внутреннего допуска	CN, С3, С4

Сценарии применения

Вибрационные грохоты и эксцентриковые приводы при обработке заполнителей
Промышленные редукторы с требованиями к отклонению вала
Главные валы ветряных турбин и механизмы рыскания/тангажа
Рулоны и сушильные цилиндры для производства бумаги
Горные конвейеры с длинными пролетами валов
Оборудование непрерывной разливки сталелитейных заводов

Часто задаваемые вопросы

Какой метод смазки применяется к серии 23200?

Смазка литиевым комплексным мылом NLGI класса 2 или 3 является стандартной для скоростей ниже 70% предельной скорости. Циркуляция масла или смазка в масляной ванне применяются, когда рабочая температура превышает 100°C или скорость приближается к предельному значению.

Как выбрать правильный внутренний зазор?

Зазор CN соответствует нормальным рабочим температурам от 20°C до 80°C со стальными валами. Зазор C3 применяется, когда разница температур между внутренним кольцом и корпусом превышает 15°C или когда посадка с натягом превышает 0,05% диаметра вала.

Что указывает на необходимость замены подшипника?

Увеличение рабочей амплитуды вибрации, превышающей пороговые значения ISO 10816-3, повышение температуры корпуса подшипника выше 95°C при постоянной нагрузке или слышимый металлический скрежет во время вращения.

Меры предосторожности при установке

Способ крепления

Используйте индукционный нагреватель для равномерного расширения внутреннего кольца. Максимальная температура нагрева ограничена 110°C для стандартной подшипниковой стали. Не превышайте температуру 120°C, чтобы избежать влияния отпуска на твердость.

Рекомендации по посадке вала

Для вращающихся валов используйте посадки с натягом с допуском f6 или m6. Для стационарных валов используйте переходную посадку h6 или h7. Рекомендуемый допуск отверстия корпуса равен H7 для разъемных корпусов или P6 для цельных корпусов.

Интервал смазки

Смазывайте каждые 1000 часов работы или каждые три месяца при нормальных условиях. При температуре окружающей среды выше 70°C сократите интервал замены смазки до 500 часов.

Условия хранения

Хранить в оригинальной упаковке с неповрежденным ингибитором коррозии. Влажность окружающей среды ниже 65 % относительной влажности, диапазон температур от 0°C до 40°C. Избегайте штабелирования более трех поддонов.

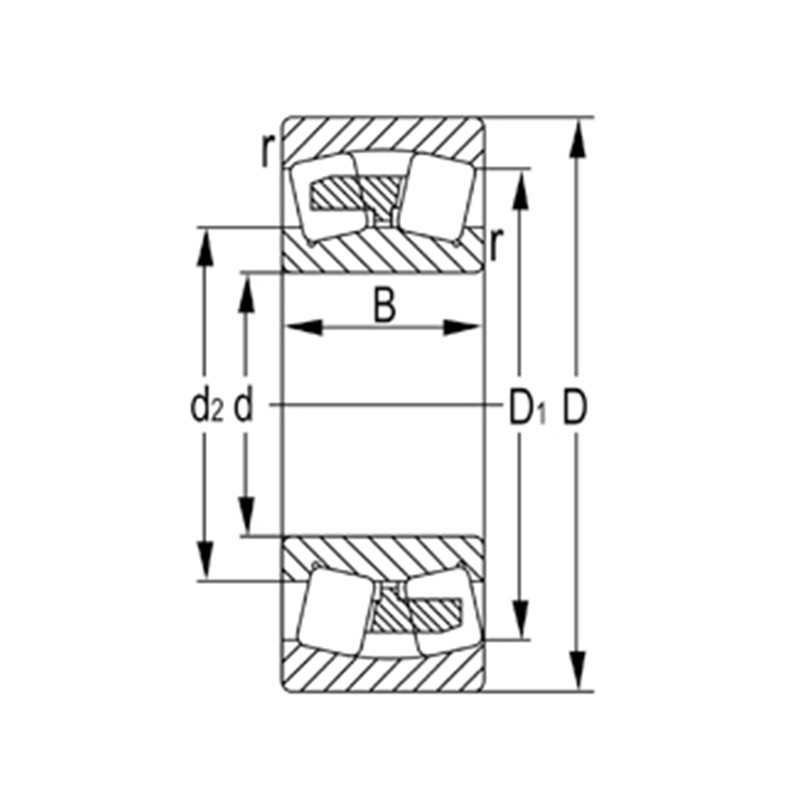

Обозначение	Основные размеры (мм)				Базовая грузоподъемность (кН)		Ограниченная скорость (об/мин)		Вес
Обозначение	д	Д	Б	рупий мин.	Дynamic(Cr)	Статический (Кор)	Смазка	Масло	(кг)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218К	90	160	52.4	2	315	455	1800	2800	4.32
23218КW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220К	100	180	60.3	2.1	405	580	1600	2500	6.28
23220КW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222К	110	200	69.8	2.1	515	760	1400	2200	9.43
23222КW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224К	120	215	76	2.1	585	880	1300	2000	11.7
23224КW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226К	130	230	80	3	685	1060	1200	1900	13.9
23226КW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228К	140	250	88	3	805	1270	1100	1700	18.2
23228КW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230К	150	270	96	3	935	1460	1000	1600	23.4
23230КW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232К	160	290	104	3	1050	1660	960	1500	29.1
23232КW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234К	170	310	110	4	1180	1960	910	1400	35.7
23234КW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236К	180	320	112	4	1230	2000	850	1300	37.8
23236КW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238К	190	340	120	4	1400	2330	790	1200	46.2
23238КW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240К	200	360	128	4	1610	2640	750	1200	55.5
23240КW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244К	220	400	144	4	2010	3350	670	1000	77.6
23244КW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248К	240	440	160	4	2430	4100	610	940	105
23248КW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252К	260	480	174	5	2760	4700	560	860	137
23252КW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256К	280	500	176	5	2930	5150	510	790	145
23256КW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260К	300	540	192	5	3450	6000	470	730	187
23260КW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
