Индивидуальным Серия 31300 Конический ролик Производителем, Фабрикой

Серия 31300

Конический роликовый подшипник серии 31300 представляет собой высокоточный разъемный подшипник, предназначенный для восприятия одновременных радиальных и осевых нагрузок. Эта серия отличается более крутым углом контакта по сравнению со стандартными коническими подшипниками, специально разработанными для обеспечения повышенной способности выдерживать осевую нагрузку. Узел состоит из четырех взаимозависимых компонентов: внутреннего кольца (конуса), наружного кольца (чашки), конических роликов и сепаратора оконного типа. Внутренняя геометрия математически оптимизирована таким образом, что конические поверхности роликов и дорожек качения встречаются в общей вершине оси подшипника, обеспечивая истинное движение качения и низкое трение во время работы на высоких скоростях.

Отправить запрос

СЕРИЯ 31300 · КОНИЧЕСКИЙ РОЛИК · КРУТЫЙ УГОЛ

Высокая тяговая мощность

Конические роликоподшипники серии 31300

усиленное осевое усилие чашка/конус разъемный логарифмический профиль ролика

Повышенная осевая тяга

Увеличенная крутизна угла серии 31300 позволяет подшипнику выдерживать значительные осевые нагрузки в одном направлении, сохраняя при этом радиальную устойчивость.

Конструкция отделяемых компонентов

Чашка и конус в сборе являются независимыми, что упрощает протоколы монтажа, демонтажа и технического обслуживания в промышленных корпусах.

Точность распределения нагрузки

Логарифмический профиль роликов снижает краевые напряжения в точках контакта ролика с дорожкой качения, продлевая срок службы в тяжелых условиях.

Низкое эксплуатационное трение

Прецизионно отшлифованные дорожки качения и оптимизированная обработка поверхности сводят к минимуму выделение тепла и деградацию смазки при непрерывном вращении.

Технические параметры

Диапазон диаметров отверстий 30 мм - 150 мм

Диапазон внешнего диаметра 65 мм - 225 мм

Диапазон ширины 18 мм - 45 мм

Угол контакта Дизайн с крутым углом

Динамическая нагрузка 42кН - 280кН

Класс точности П0/П6/П5

Материал и клетка

Материал ГКр15/САЭ 52100

Тип клетки Прессованная сталь/обработанная латунь

Термостабилизация До 150°C непрерывно

Внутренний зазор С0/С3/С4

Логарифмический профиль Концы роликов оптимизированы

Основные области применения

нашей эры

Автомобильные трансмиссии

Интегрируется в дифференциалы, валы-шестерни и системы трансмиссии, требующие жесткой осевой опоры.

ХМ

Тяжелая техника

Используется в строительной технике, сельскохозяйственной технике и горнодобывающих конвейерах для управления комбинированными нагрузками.

ИГ

Промышленные коробки передач

Применяется в редукторах, где при передаче мощности присутствуют высокий крутящий момент и осевое усилие.

МТ

Шпиндели станков

Обеспечение точности вращения и жесткости промышленного технологического оборудования.

Протоколы установки и обслуживания

Регулировка зазора При установке необходимо правильно отрегулировать осевой зазор или предварительный натяг. Неправильная регулировка может привести к преждевременной усталости или чрезмерным рабочим температурам.

Совместимость смазок Убедитесь, что смазка (смазка или масло) совместима с рабочей температурой и скоростью. Перед запуском смазочные материалы на минеральной или синтетической основе должны достичь всех контактных поверхностей.

Условия хранения Подшипники следует хранить в сухом, защищенном от вибрации помещении в оригинальной влагонепроницаемой упаковке. Температура окружающей среды должна оставаться стабильной, чтобы предотвратить конденсацию и последующее окисление.

Предотвращение загрязнения Поддерживайте чистоту среды сборки. Твердые частицы, попадающие в дорожки качения, могут вызвать вмятины, ведущие к растрескиванию поверхности и выходу из строя подшипника.

Показатели обращения и безопасности

Избегайте прямого воздействия на кольца подшипников во время установки; для монтажа используйте специализированные индукционные нагреватели или пресс-инструменты. Регулярно контролируйте вибрационные характеристики и тепловую мощность во время начального периода обкатки, чтобы проверить целостность посадки и соосность. Защитные антикоррозионные масла, нанесенные на заводе, не следует удалять, если только конкретная система смазки не требует специального базового масла.

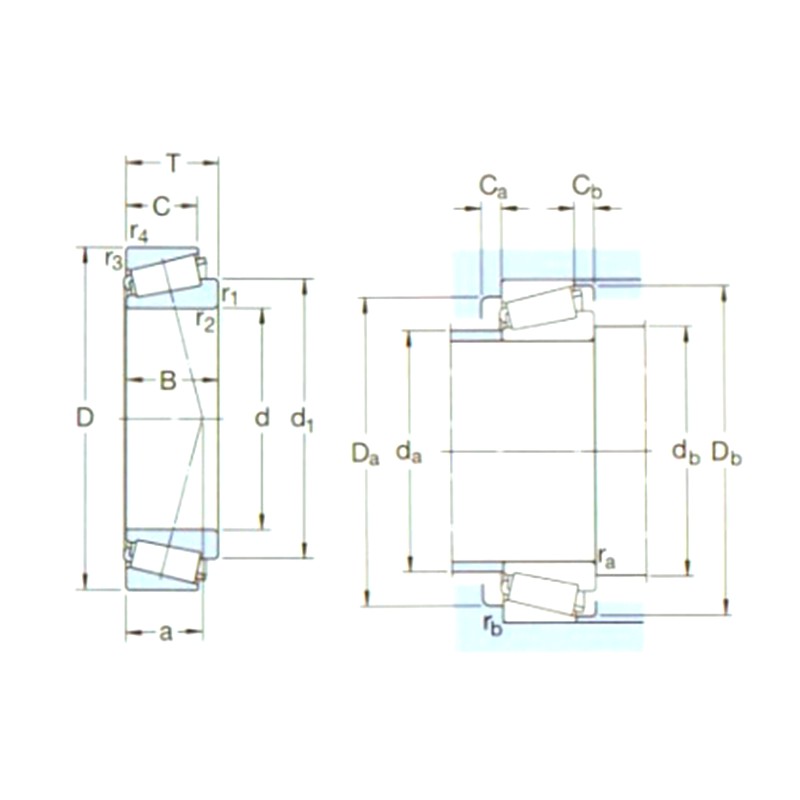

Обозначение	Основные размеры (мм)			Базовая грузоподъемность (кН)		Пу	Номинальные скорости (об/мин)		Вес (кг)	ISO335	Размеры (мм)							Размеры абатмента и галтели (мм)									Значение
Обозначение	д1	Д	Б	dyc(Сr)	стк(Кор)	Пу	Рейтинги скорости	Ограничение скорости	Вес (кг)	Дimensions (ABMA)	d	д1～	Б	C	r1,2(мин)	r3,4(мин)	а	да(макс)	дБ(мин)	Дa(min)	Дa(max)	Дb(min)	Са (мин)	Сб(мин)	ра(макс)	руб.(макс.)	е	Да	Даo
31305J2	25	62	18,25	38	40	4,4	7500	11000	0,26	7ФБ	25	45,8	17	13	1,5	1,5	20	34	32	47	55	59	3	5	1,5	1,5	0,83	0,72	0,4
31306J2/К	30	72	20,75	55	50	5,7	7500	9500	0,39	7ФБ	30	52,7	19	14	1,5	1,5	22	40	37	55	65	68	3	6,5	1,5	1,5	0,83	0,72	0,4
31307J2/К	35	80	22,75	71	67	7,8	6300	8500	0,52	7ФБ	35	59,6	21	15	2	1,5	25	45	44	62	71	76	3	7,5	2	1,5	0,83	0,72	0,4
31308J2/QCL7C	40	90	25,25	85	81,5	9,5	5600	7500	0,72	7ФБ	40	67,1	23	17	2	1,5	28	51	49	71	81	86	3	8	2	1,5	0,83	0,72	0,4
31309J2/QCL7C	45	100	27,25	106	102	12,5	5000	6700	0,95	7ФБ	45	74,7	25	18	2	1,5	31	57	53	79	91	95	4	9	2	1,5	0,83	0,72	0,4
31310J2/QCL7C	50	110	29,25	122	120	14,3	4500	6000	1,20	7ФБ	50	81,5	27	19	2,5	2	34	62	60	87	100	104	4	10	2	2	0,83	0,72	0,4
31311J2/QCL7C	55	120	31,5	140	137	16,6	4300	5600	1,55	7ФБ	55	88,4	29	21	2,5	2	37	68	65	94	112	113	4	10,5	2	2	0,83	0,72	0,4
31312J2/QCL7C	60	130	33,5	166	166	20,4	3800	5300	1,90	7ФБ	60	95,9	31	22	3	2,5	39	74	72	103	118	123	5	11,5	2,5	2	0,83	0,72	0,4
31313J2/QCL7C	65	140	36	190	193	23,6	3600	4800	2,35	7 ГБ	65	103	33	23	3	2,5	42	80	77	111	128	132	5	13	2,5	2	0,83	0,72	0,4
31314J2/QCL7C	70	150	38	216	220	27	3400	4500	2,95	7 ГБ	70	110	35	25	3	2,5	45	85	82	118	138	141	5	13	2,5	2	0,83	0,72	0,4
31315J2/QCL7C	75	160	40	240	245	29	3200	4300	3,50	7 ГБ	75	116	37	26	3	2,5	48	91	87	127	148	151	6	14	2,5	2	0,83	0,72	0,4
31316J1/QCL7C	80	170	42,5	260	265	32	3000	4000	4,05	7 ГБ	80	124	39	27	3	2,5	52	97	92	134	158	159	6	15,5	2,5	2	0,83	0,72	0,4
31317J2	85	180	44,5	242	285	33,5	2600	3800	4,60	7 ГБ	85	131	41	28	4	3	55	103	99	143	166	169	6	16,5	3	2,5	0,83	0,72	0,4
31318J2	90	190	46,5	264	315	36,5	2400	3400	5,90	7 ГБ	90	138	43	30	4	3	57	109	105	151	176	179	5	16,5	3	2,5	0,83	0,72	0,4
31319J2	95	200	49,5	292	355	39	2400	3400	6,95	7 ГБ	95	145	45	32	4	3	60	114	110	157	186	187	5	17,5	3	2,5	0,83	0,72	0,4
31320XJ2/CL7CVQ051	100	215	56,5	430	465	51	2400	3000	8,60	7 ГБ	100	158	51	35	4	3	65	121	115	168	201	202	7	21,5	3	2,5	0,83	0,72	0,4
31322XJ2	110	240	63	457	585	62	1900	2800	12,0	7 ГБ	110	176	57	38	4	3	72	135	125	188	226	224	7	25	3	2,5	0,83	0,72	0,4
31324XJ2	120	260	68	539	695	73,5	1700	2400	15,5	7 ГБ	120	190	62	42	4	3	78	145	135	203	245	244	9	26	3	2,5	0,83	0,72	0,4
31326XJ2	130	280	72	605	780	81,5	1600	2400	18,5	7 ГБ	130	204	66	44	5	4	84	157	150	218	263	261	8	28	4	3	0,83	0,72	0,4
31328XJ2	140	300	77	693	900	88	1500	2200	24,5	7 ГБ	140	219	70	47	5	4	90	169	160	235	283	280	9	30	4	3	0,83	0,72	0,4
31330XJ2	150	320	82	781	1020	100	1400	2000	29,5	7 ГБ	150	234	75	50	5	4	96	181	170	251	303	300	9	32	4	3	0,83	0,72	0,4
